Descripción del Producto

Visión General Descripción del producto Parámetros del producto Perfil de la empresa Fotos detalladas PREGUNTAS FRECUENTES
Visión General
Información Básica
No. de Modelo: HMCG-I
Instalación: Tipo horizontal
Diseño: Coaxial
Forma Gear: Engranaje cilíndrico
Paso: Un solo paso
Tipo: Reductor
Número de modelo: hmcg-i
Modelo: 14-40
Relación de reducción: 50-120
Escenario de aplicación: Aeroespacial
Campo de aplicación: Robot industrial
Paquete de Transporte: Embalaje de cartón de espuma
Origen: Shenzhen
Código del HS: 84834020
Capacidad de Producción: 150,000 por año
Descripción del producto

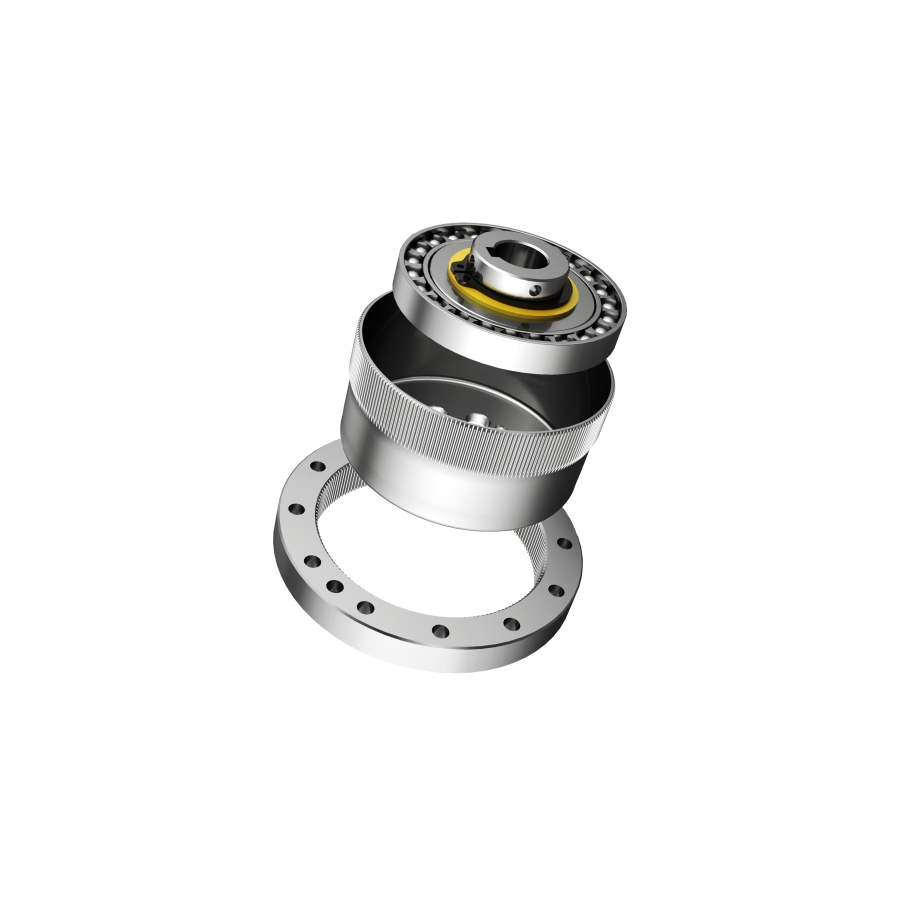

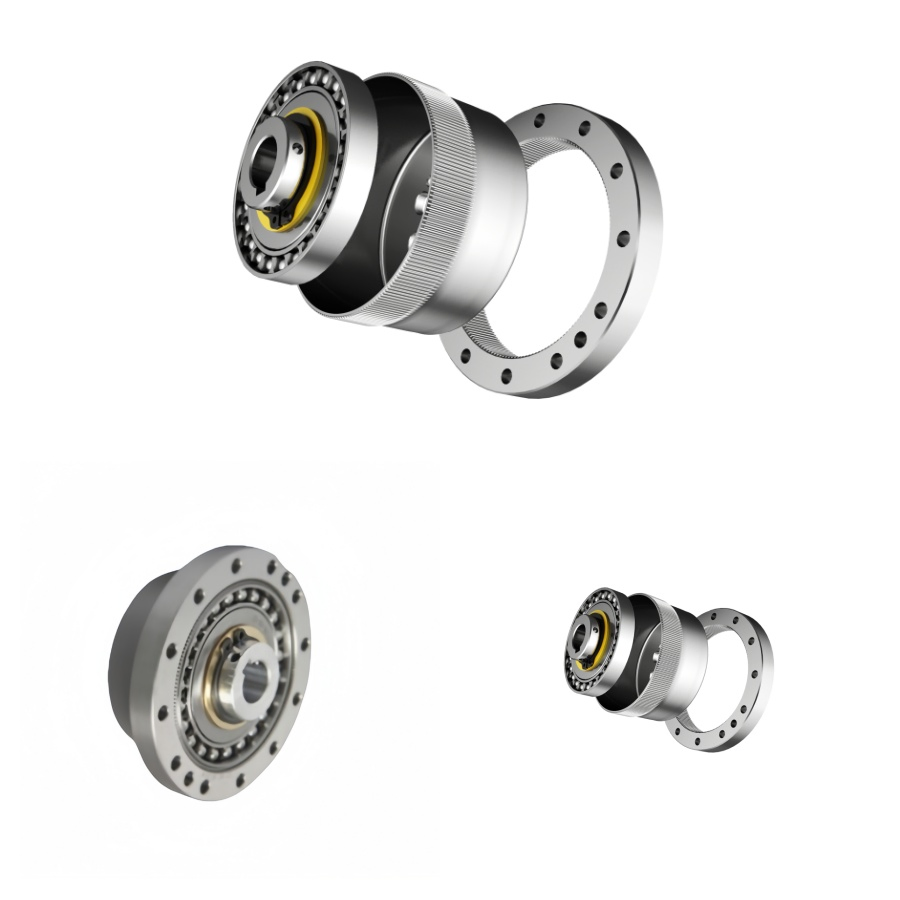

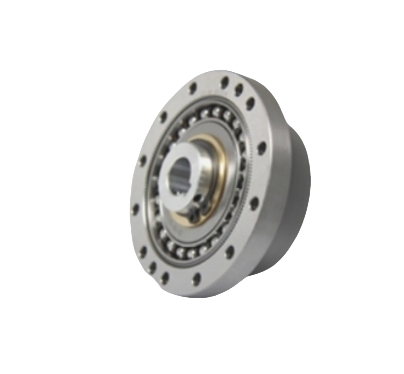

Reductor armónico serie HMCG-I
Presentamos el reductor armónico de la serie HMCG-I, diseñado para equipos aeroespaciales, robóticos, semiconductores, inspección de potencia y automatización.
Transmisión armónica de engranajes
Descubra el modo de transmisión de vanguardia inventado por C.W. Musser en 1955. La serie HMCG-I utiliza deformación elástica para el movimiento y la transmisión de potencia, sustituyendo los componentes rígidos tradicionales por flexibilidad para una funcionalidad mejorada.
Principio de desaceleración

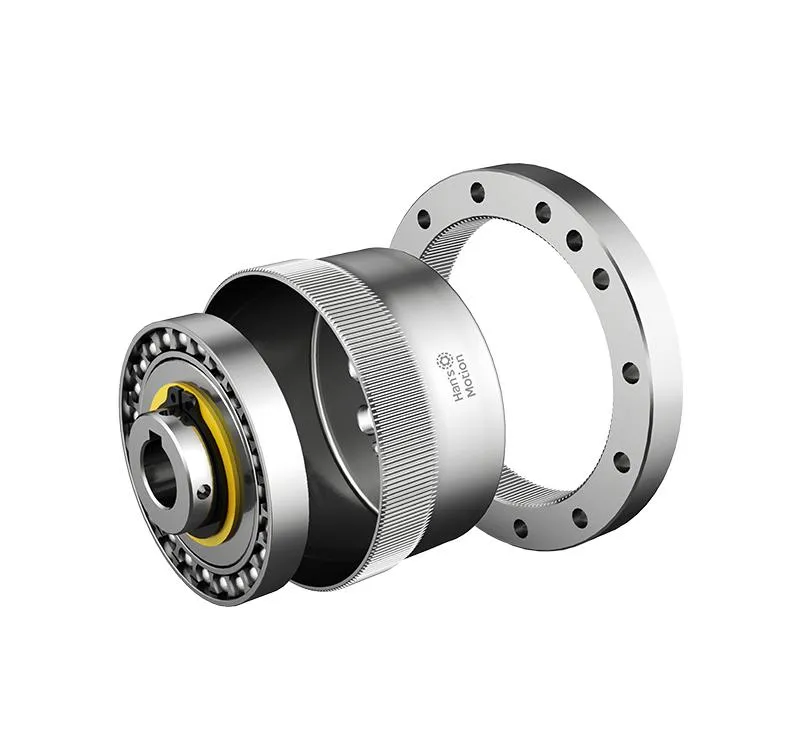

Aproveche la potencia del principio de desaceleración con el reductor armónico de la serie HMCG-I. La rueda flexible, la rueda rígida y el generador de ondas funcionan de forma conjunta para una transmisión de movimiento precisa y eficaz.
Especificaciones del producto
Nombre del producto: Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico
Industrias aplicables: Maquinaria, maquinaria agrícola, coche, robot
Superficie de diente endurecido: Sí
Tipo de instalación: Horizontal Tipo
Parámetros del producto
Modelo Relación de reducción Par nominal a la entrada 2000r/min Par máximo admisible en arranque/parada Valor máximo admisible del par de apriete de carga Par máximo admisible instantáneo Permissible max. input velocidad de rotación Velocidad de rotación admisible de ave. input Juego (arco seg) Precisión de transmisión (arco seg.)
Nm Nm Nm Nm r/min r/min ≤ ≤
14 50 7 23 9 46 8000 3500 20 90
80 10 30 14 51 20 90
100 10 36 14 70 10 90
17 50 21 44 34 91 7000 3500 20 90
80 29 56 35 113 20 90
100 31 70 51 143 10 90
20 50 33 73 44 127 6000 3500 20 60
80 44 96 61 165 20 60
100 52 107 64 191 10 60
120 52 113 64 161 10 60
25 50 51 127 72 242 5500 3500 20 60
80 82 178 113 332 20 60
100 87 204 140 369 10 60
120 87 217 140 395 10 60
32 50 99 281 140 497 4500 3500 20 60
80 153 395 217 738 10 60
100 178 433 281 841 10 60
120 178 459 281 892 10 60
40 50 178 523 255 892 4000 3000 10 60
80 268 675 369 1270 10 60
100 345 738 484 1400 10 60
120 382 802 586 1530 10 60

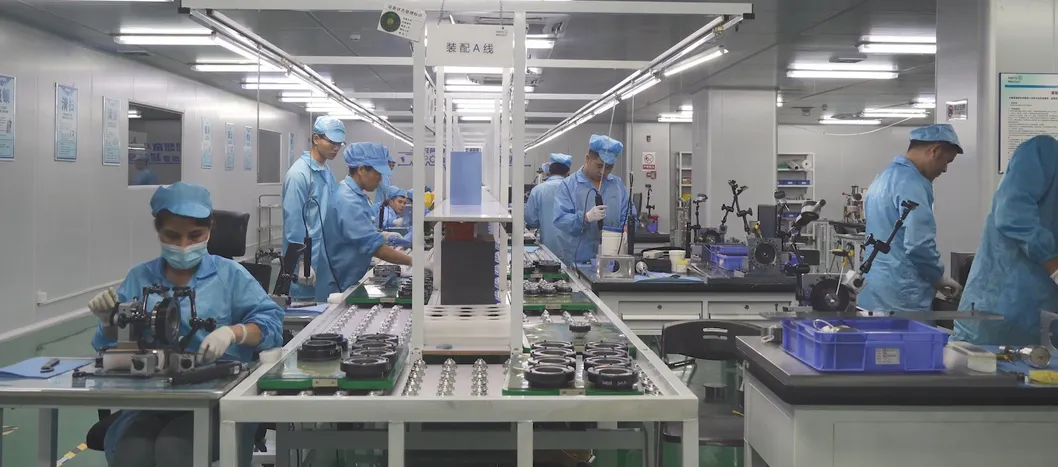

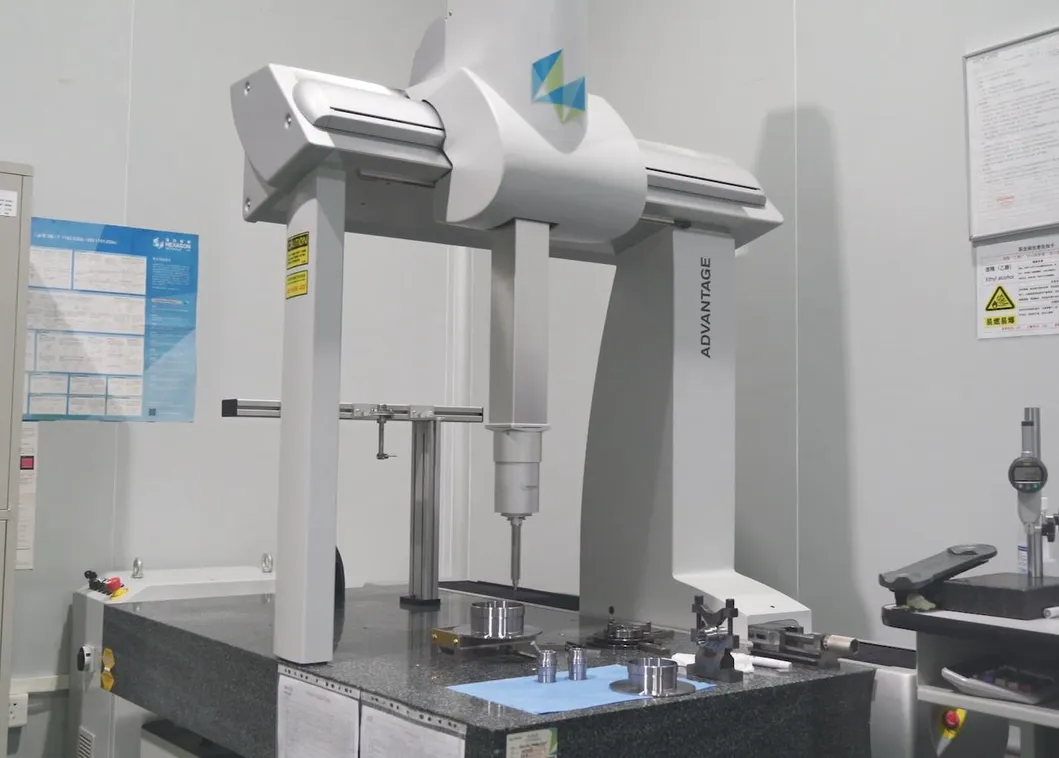

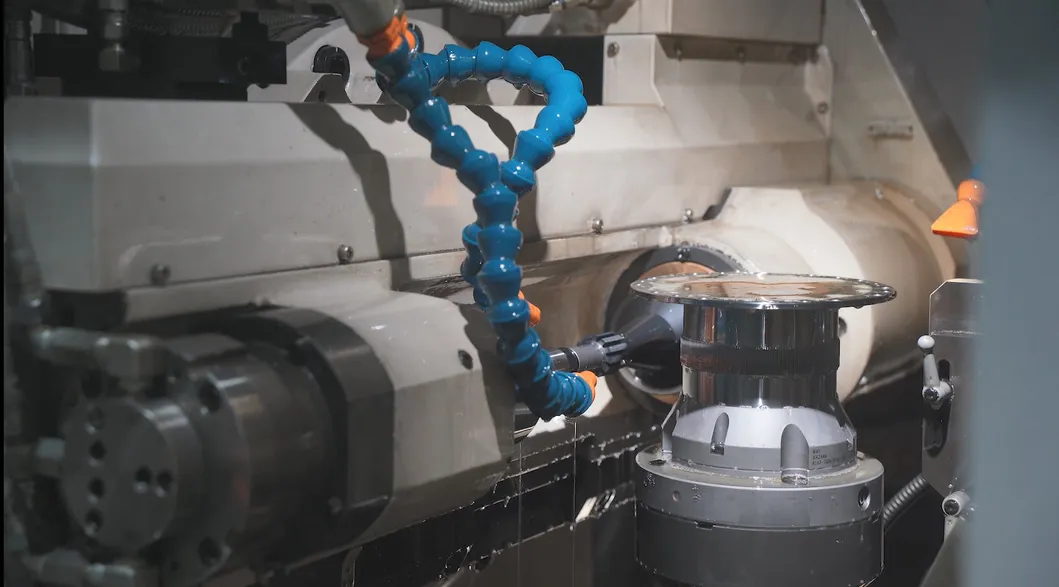

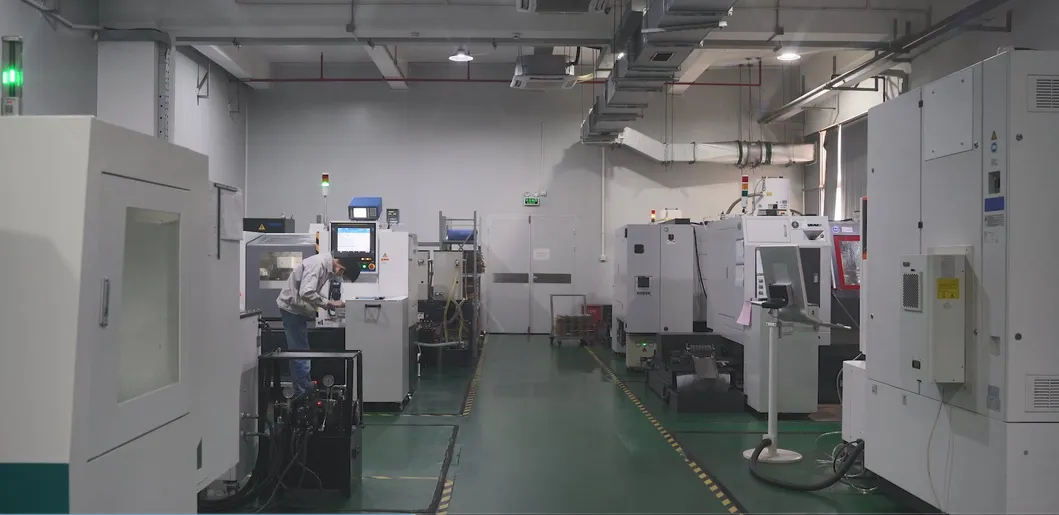

Perfil de la empresa
Reductor de precisión armónica Hmcg de la serie Ultra-Thin del robot industrial
Lleve sus componentes de transmisión al siguiente nivel, proporcionando un rendimiento y una fiabilidad inigualables.
Con una superficie de dientes endurecida, este reductor de precisión garantiza la durabilidad y la longevidad, lo que lo hace perfecto para una amplia gama de aplicaciones, como maquinaria, maquinaria agrícola, automóviles y robots. Su diseño de instalación horizontal permite una fácil integración en sus sistemas existentes, ahorrando tiempo y esfuerzo.
Experimente la potencia de este reductor armónico ultra fino, que cuenta con capacidades de reducción de velocidad excepcionales. Su avanzada tecnología de caja de cambios garantiza un funcionamiento suave y preciso, permitiendo un rendimiento perfecto en máquinas herramientas CNC, maquinaria de embalaje, maquinaria de impresión, equipos de automatización, robots conjuntos, equipo médico, AGV, y más.
Nos comprometemos a proporcionarle productos y servicios de la más alta calidad. Nuestro equipo de expertos se dedica a la innovación tecnológica y la satisfacción del cliente, asegurando que usted reciba la mejor experiencia posible.
Motor de engranaje de alta precisión con transmisión armónica para robótica
Motor de engranaje de alta precisión con transmisión armónica para robótica
Motor de engranaje de alta precisión con transmisión armónica para robótica
Motor de engranaje de alta precisión con transmisión armónica para robótica

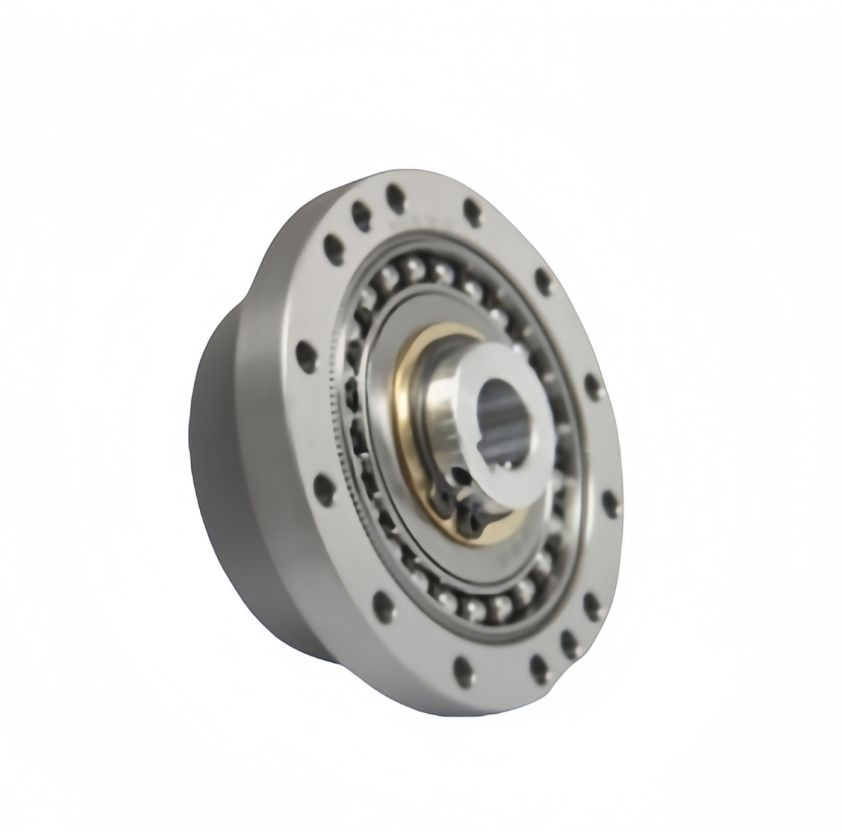

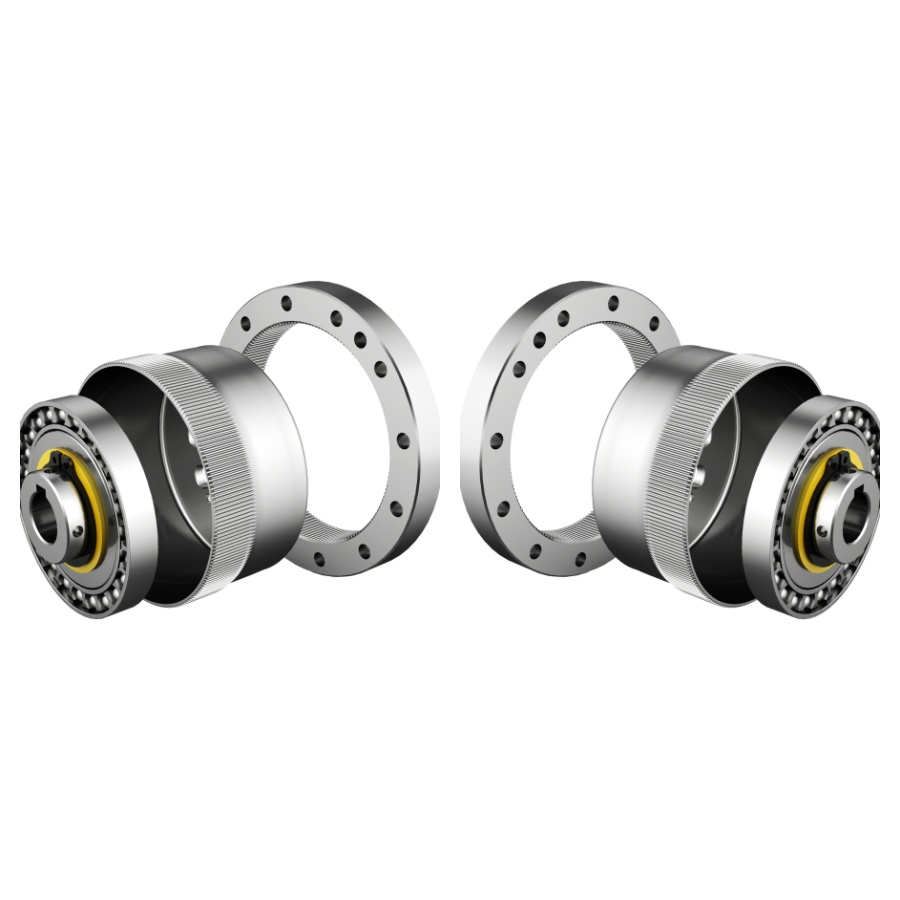

Fotos detalladas
Motor de engranaje de alta precisión con transmisión armónica para robótica
Preguntas Frecuentes
1. ¿Qué es el reductor armónico de la serie HMCG-I y cómo funciona?
El reductor armónico de la serie HMCG-I es un sistema de desaceleración de alta precisión diseñado para robots industriales y equipos automatizados. Utiliza el principio de deformación elástica controlada en sus engranajes (rueda flexible, rueda rígida y generador de ondas) para transmitir movimiento y potencia con un juego angular mínimo.
2. ¿Cuáles son las principales aplicaciones de este reductor de precisión?
Está diseñado específicamente para su integración en equipos aeroespaciales, robótica industrial (robots conjuntos), fabricación de semiconductores, sistemas de inspección de potencia, máquinas herramientas CNC, maquinaria de embalaje y vehículos de guiado automático (AGV).
3. ¿Qué ventajas ofrece el diseño ultrafino de la serie HMCG-I?
Su estructura ultrafina y ligera permite ahorrar un espacio significativo en el diseño de las articulaciones de los robots y sistemas de automatización, reduciendo el peso general del equipo sin comprometer el par de torsión ni la precisión del movimiento.
4. ¿La serie HMCG-I cuenta con dientes endurecidos?
Sí, este reductor de precisión cuenta con una superficie de dientes endurecida que garantiza una alta resistencia al desgaste, mayor durabilidad y una vida útil prolongada bajo condiciones de trabajo exigentes.
5. ¿Cómo selecciono la relación de reducción adecuada para mi proyecto?
La serie HMCG-I ofrece relaciones de reducción que varían desde 50 hasta 120. La elección depende de los requisitos de velocidad y par de salida de su aplicación. Puede consultar nuestra tabla de especificaciones técnicas para comparar el par nominal y la velocidad de rotación admisible de cada modelo.
6. ¿Qué tipo de instalación requiere este reductor armónico?
Este modelo está diseñado para una instalación de tipo horizontal, lo que facilita su integración de manera estable y directa en sistemas de transmisión coaxial tradicionales.
