Diseñado especialmente para equipos aeroespaciales, robótica, semiconductores, inspección de potencia y sistemas de automatización avanzados.

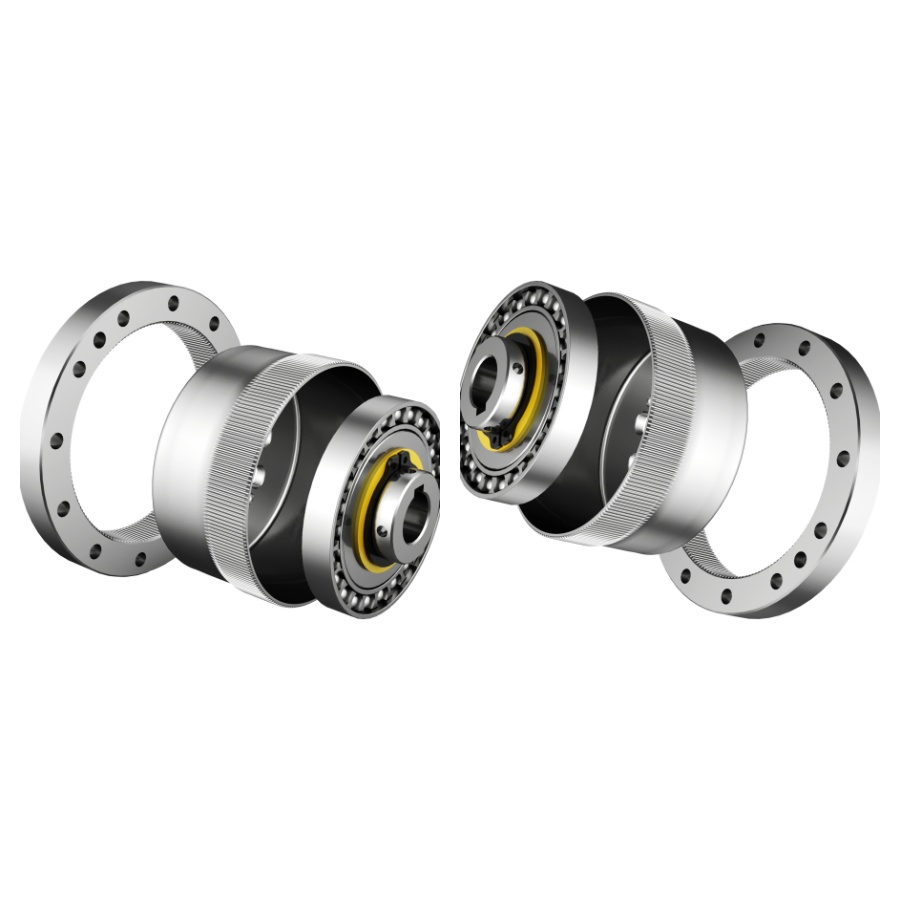

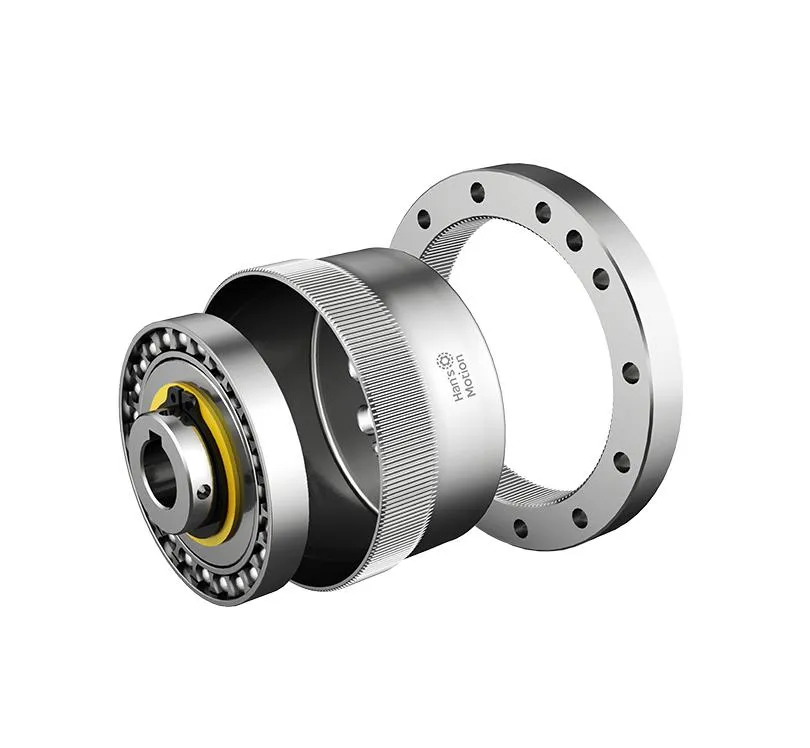

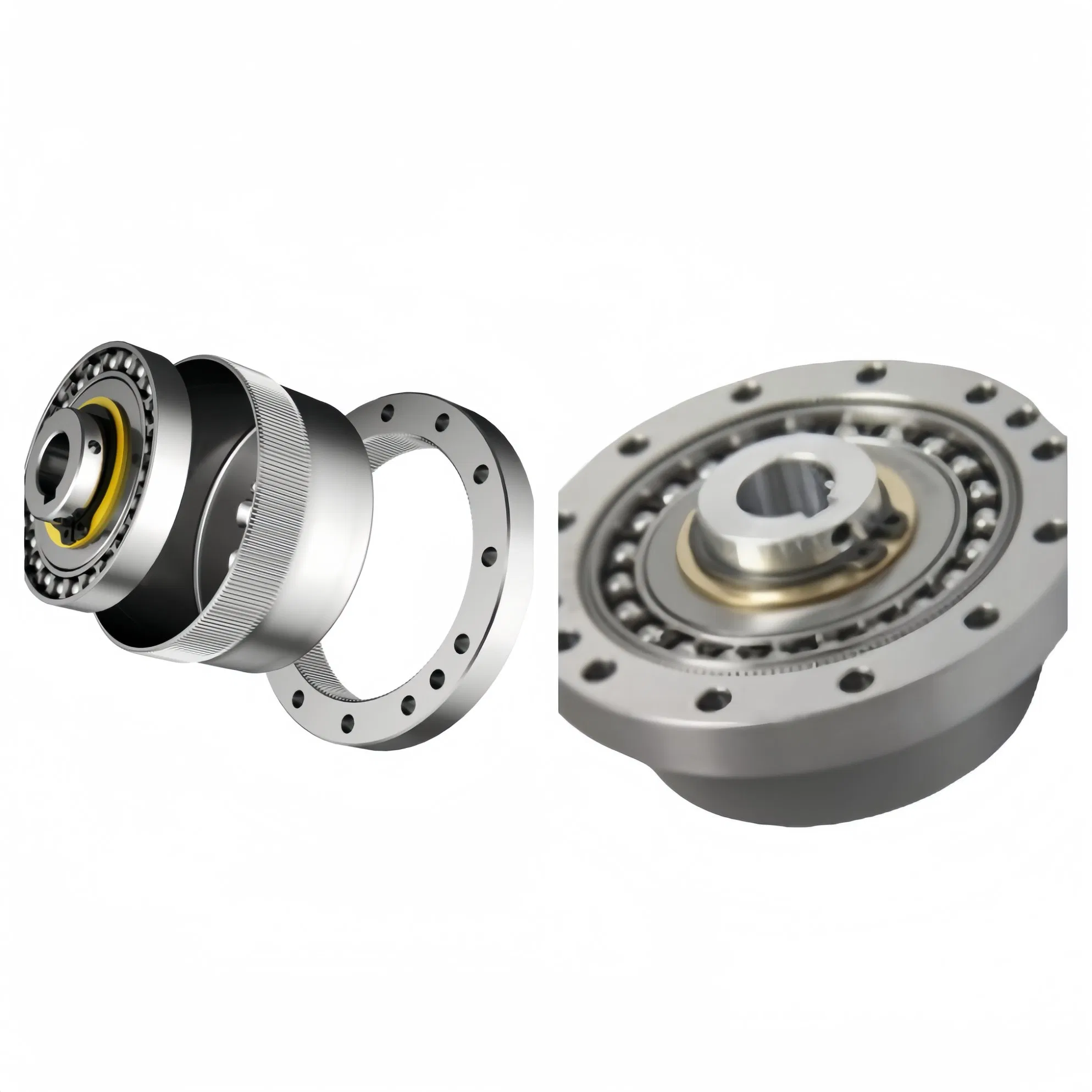

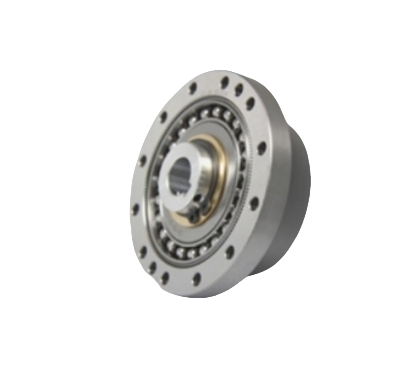

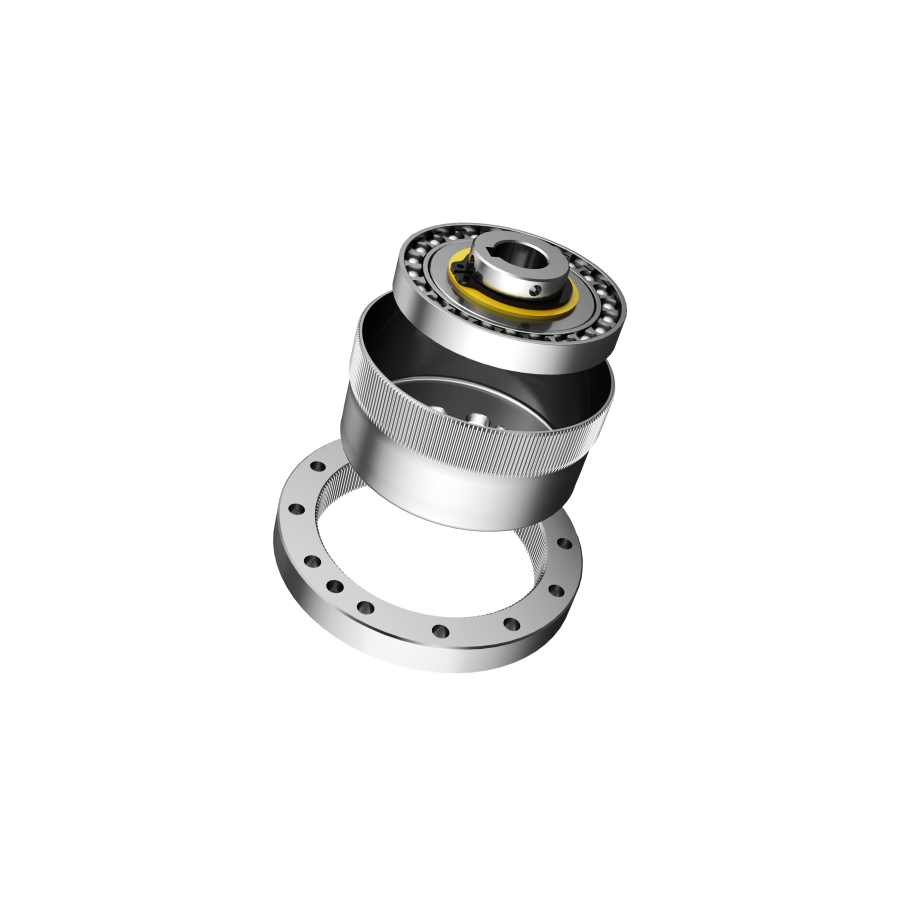

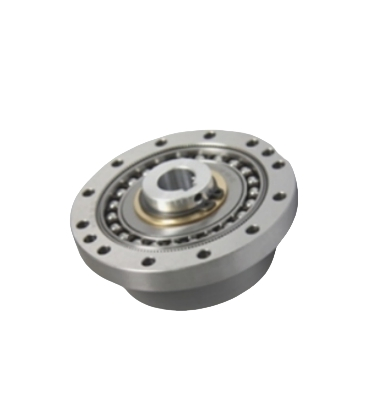

El reductor armónico de la serie HMCG-I utiliza deformación elástica controlada para realizar el movimiento y la transmisión de potencia. Al sustituir los componentes rígidos tradicionales por elementos flexibles de ingeniería de precisión, se logra una funcionalidad excepcionalmente mejorada y un juego mínimo.
Aproveche al máximo la precisión de desaceleración: la rueda flexible, la rueda rígida y el generador de ondas interactúan mecánicamente de forma sincronizada para garantizar una transmisión de movimiento precisa, estable y altamente eficaz.
| Modelo | Relación de reducción | Par nominal a la entrada 2000r/min | Par máximo admisible en arranque/parada | Valor máximo admisible del par de apriete de carga | Par máximo admisible instantáneo | Velocidad de rotación máx. admisible de entrada | Velocidad de rotación admisible promedio de entrada | Juego (arco seg) | Precisión de transmisión (arco seg.) |
|---|---|---|---|---|---|---|---|---|---|
| Nm | Nm | Nm | Nm | r/min | r/min | ≤ | ≤ | ||
| 14 | 50 | 7 | 23 | 9 | 46 | 8000 | 3500 | 20 | 90 |
| 80 | 10 | 30 | 14 | 51 | 20 | 90 | |||
| 100 | 10 | 36 | 14 | 70 | 10 | 90 | |||
| 17 | 50 | 21 | 44 | 34 | 91 | 7000 | 3500 | 20 | 90 |
| 80 | 29 | 56 | 35 | 113 | 20 | 90 | |||
| 100 | 31 | 70 | 51 | 143 | 10 | 90 | |||
| 20 | 50 | 33 | 73 | 44 | 127 | 6000 | 3500 | 20 | 60 |
| 80 | 44 | 96 | 61 | 165 | 20 | 60 | |||
| 100 | 52 | 107 | 64 | 191 | 10 | 60 | |||
| 120 | 52 | 113 | 64 | 161 | 10 | 60 | |||
| 25 | 50 | 51 | 127 | 72 | 242 | 5500 | 3500 | 20 | 60 |
| 80 | 82 | 178 | 113 | 332 | 20 | 60 | |||
| 100 | 87 | 204 | 140 | 369 | 10 | 60 | |||
| 120 | 87 | 217 | 140 | 395 | 10 | 60 | |||
| 32 | 50 | 99 | 281 | 140 | 497 | 4500 | 3500 | 20 | 60 |
| 80 | 153 | 395 | 217 | 738 | 10 | 60 | |||
| 100 | 178 | 433 | 281 | 841 | 10 | 60 | |||
| 120 | 178 | 459 | 281 | 892 | 10 | 60 | |||
| 40 | 50 | 178 | 523 | 255 | 892 | 4000 | 3000 | 10 | 60 |
| 80 | 268 | 675 | 369 | 1270 | 10 | 60 | |||
| 100 | 345 | 738 | 484 | 1400 | 10 | 60 | |||
| 120 | 382 | 802 | 586 | 1530 | 10 | 60 |
El reductor de precisión armónica de la serie Ultra-Thin está concebido para optimizar drásticamente la fiabilidad de sus componentes de transmisión industriales. Con un acabado de superficie de dientes endurecido, este reductor asegura una durabilidad prolongada en entornos exigentes.
Su excelente adaptabilidad mecánica permite un funcionamiento suave y preciso en una gran cantidad de aplicaciones avanzadas: máquinas herramientas CNC, maquinaria de embalaje, impresión, sistemas AGV, robótica conjunta y equipos médicos de alta tecnología.
¿Qué es un reductor armónico y cómo funciona la serie HMCG-I?
Es un sistema de desaceleración de precisión que utiliza la deformación elástica de una rueda flexible para transmitir potencia. La interacción entre la rueda flexible, la rueda rígida y el generador de ondas permite una reducción de velocidad de alta eficiencia con un juego angular mínimo.
¿Cuáles son las principales aplicaciones de este reductor?
Está diseñado para aplicaciones de alta tecnología que requieren posicionamiento preciso, tales como robots industriales, equipos aeroespaciales, de semiconductores, vehículos AGV, maquinaria médica y de embalaje.
¿Qué relaciones de reducción ofrece la serie HMCG-I?
Las relaciones de reducción disponibles varían desde 50 hasta 120, dependiendo de los requisitos específicos del modelo (desde el tamaño 14 al 40).
¿Qué tipo de instalación requiere este dispositivo?
Su diseño estructural está pensado para una instalación de tipo horizontal y cuenta con una disposición coaxial, lo que facilita enormemente su integración en los sistemas de automatización existentes.
¿Dispone el reductor de dientes endurecidos?
Sí, posee una superficie de dientes endurecida de alta durabilidad, lo que garantiza una larga vida útil y un excelente rendimiento bajo condiciones de carga intensas.
¿Cuál es la precisión de transmisión de estos modelos?
La precisión de transmisión es extremadamente alta, oscilando entre ≤ 60 y ≤ 90 arco segundos, ideal para aplicaciones donde la exactitud angular es un factor crítico.
