Motor de engranaje de alto par para precisión Hmhg-32-80-III

Información Básica

No. de Modelo.

HMHG-32-80-III

Instalación

Tipo horizontal

Diseño

Coaxial

Forma Gear

engranaje cilíndrico

Paso

Un solo paso

Tipo

Reductor

número de modelo

Hmhg-32-80-III

modelo

14-40

relación de reducción

50-120

escenario de aplicación

aeroespacial

campo de aplicación

robot industrial

Paquete de Transporte

embalaje de cartón de espuma

Origen

Shenzhen

Código del HS

84834020

Capacidad de Producción

150, 000 por año

Descripción del producto

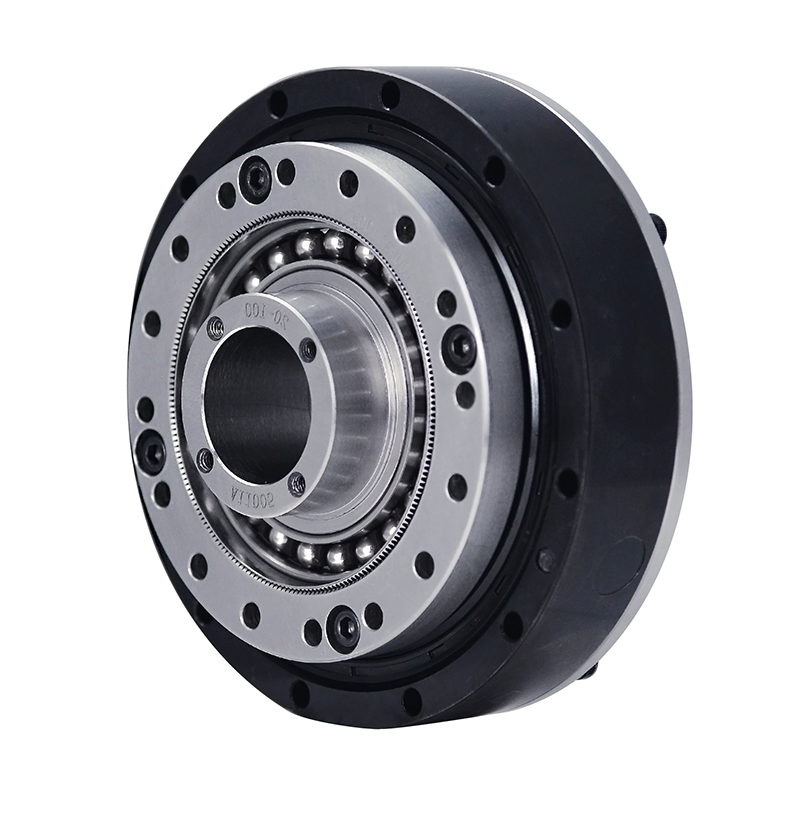

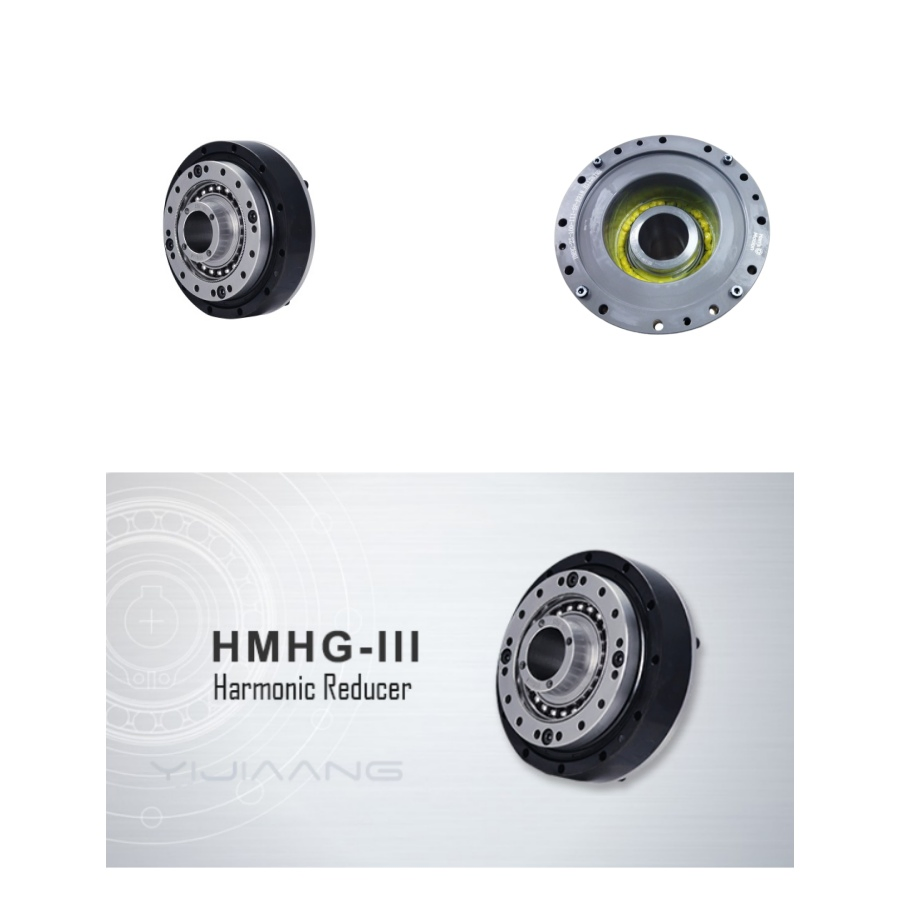

Reductor armónico de la serie HMHG-III

La polea flexible de la serie HMHG-III es una estructura estándar de flanging hueco, toda la máquina tiene una estructura compacta, y el generador de onda es un eje hueco de gran diámetro con cojinetes de rodillos cruzados para soportar cargas radiales y axiales. Esta estructura es sencilla y conveniente para que los usuarios la personalicen e instalen.

Características: Fácil de instalar y usar, diseño compacto y conciso, sin holgura, coaxial de entrada y salida, excelente precisión de posicionamiento y precisión de rotación.

Experimente la potencia de la transmisión armónica de engranajes

Descubra el modo de transmisión de vanguardia inventado por C.W. Musser en 1955. La serie HMCG-I utiliza deformación elástica para el movimiento y la transmisión de potencia, sustituyendo los componentes rígidos tradicionales por flexibilidad para una funcionalidad mejorada.

Desata el principio de desaceleración

Aproveche la potencia del principio de desaceleración con el reductor armónico de la serie HMCG-I. La rueda flexible, la rueda rígida y el generador de ondas funcionan de forma conjunta para una transmisión de movimiento precisa y eficaz.

Especificaciones del producto

Nombre del producto: Robot industrial Ultra-Thin Series reductor de precisión hmcg armónico

Industrias aplicables: Maquinaria, maquinaria agrícola, coche, robot

Superficie de diente endurecido: Sí

Tipo de instalación: Horizontal Tipo

¡Actualícese al futuro de la precisión y la eficiencia hoy con el reductor armónico de la serie HMCG-I!

Parámetros del producto

Modelo	Relación de reducción	Par nominal a la entrada 2000r/min	Par máximo admisible en arranque/parada	Valor máximo admisible del par de apriete de carga	par máximo admisible instantáneo	Permisible max. input velocidad de rotación	Velocidad de rotación admisible de ave. input	Juego (arco seg)	Precisión de transmisión (arco seg.)
Modelo	Relación de reducción	Nm	Nm	Nm	Nm	r/min	r/min	≤	≤
14	50	7	23	9	46	8000	3500	20	90
	80	10	30	14	51			20	90
	100	10	36	14	70			10	90
17	50	21	44	34	91	7000	3500	20	90
	80	29	56	35	113			20	90
	100	31	70	51	143			10	90
20	50	33	73	44	127	6000	3500	20	60
	80	44	96	61	165			20	60
	100	52	107	64	191			10	60
	120	52	113	64	161			10	60
25	50	51	127	72	242	5500	3500	20	60
	80	82	178	113	332			20	60
	100	87	204	140	369			10	60
	120	87	217	140	395			10	60
32	50	99	281	140	497	4500	3500	20	60
	80	153	395	217	738			10	60
	100	178	433	281	841			10	60
	120	178	459	281	892			10	60
40	50	178	523	255	892	4000	3000	10	60
	80	268	675	369	1270			10	60
	100	345	738	484	1400			10	60
	120	382	802	586	1530			10	60

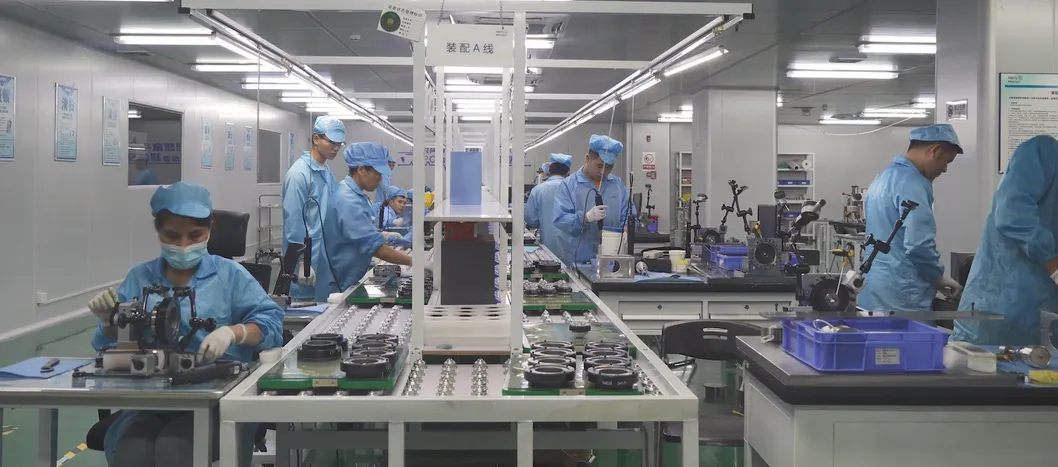

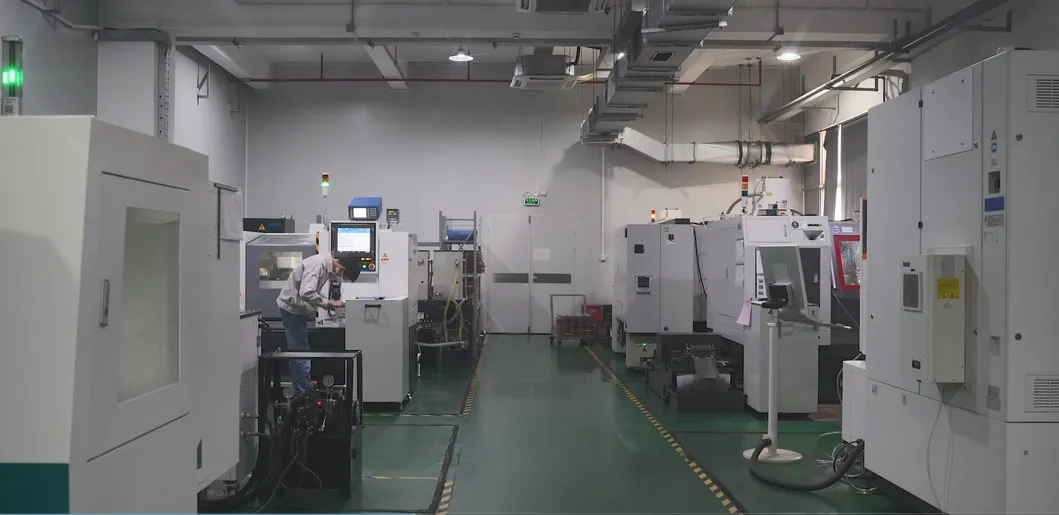

Perfil de la empresa

Presentamos el reductor de precisión armónica Hmcg de la serie Ultra-Thin del robot industrial. Revolucione su maquinaria con la tecnología de vanguardia de este reductor de precisión, diseñado para llevar sus componentes de transmisión al siguiente nivel, proporcionando un rendimiento y una fiabilidad inigualables.

Con una superficie de dientes endurecida, este reductor de precisión garantiza la durabilidad y la longevidad, lo que lo hace perfecto para una amplia gama de aplicaciones, como maquinaria, maquinaria agrícola, automóviles y robots. Su diseño de instalación horizontal permite una fácil integración en sus sistemas existentes, ahorrando tiempo y esfuerzo.

Experimente la potencia de este reductor armónico ultra fino, que cuenta con capacidades de reducción de velocidad excepcionales. Su avanzada tecnología de caja de cambios garantiza un funcionamiento suave y preciso, permitiendo un rendimiento perfecto en máquinas herramientas CNC, maquinaria de embalaje, maquinaria de impresión, equipos de automatización, robots conjuntos, equipo médico, AGV, y más.

Mejore su maquinaria con el reductor de precisión armónica Hmcg de la serie Ultra-Thin Robot Industrial y consiga nuevos niveles de eficiencia y productividad.

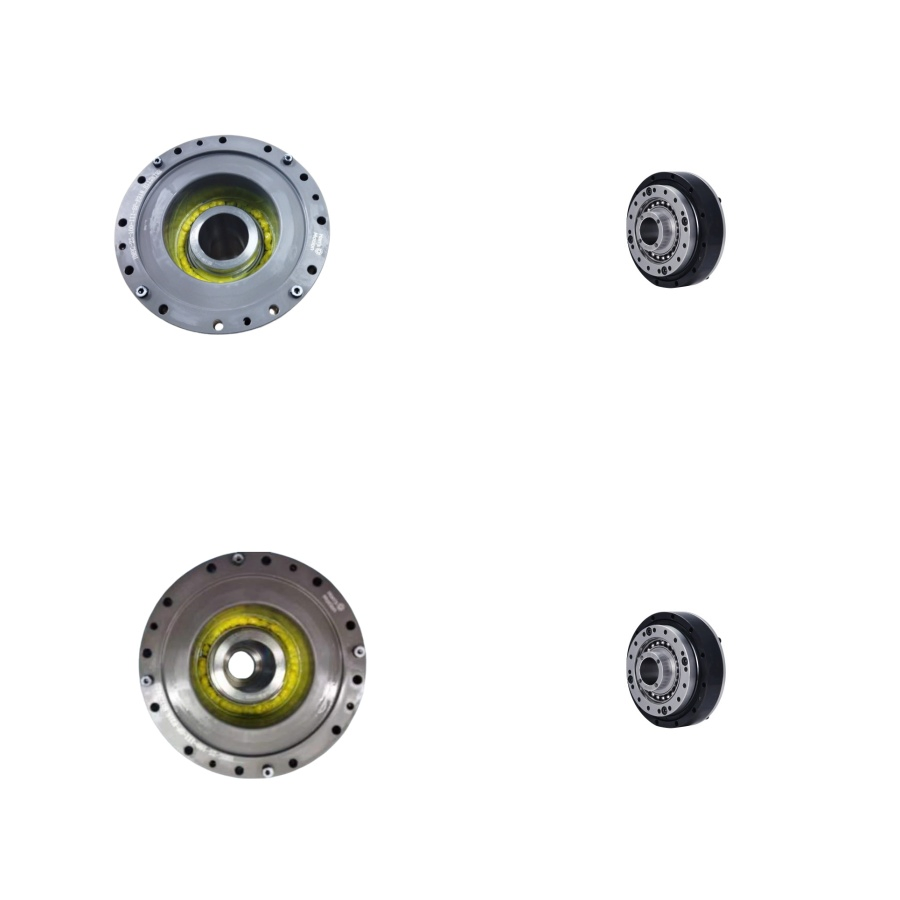

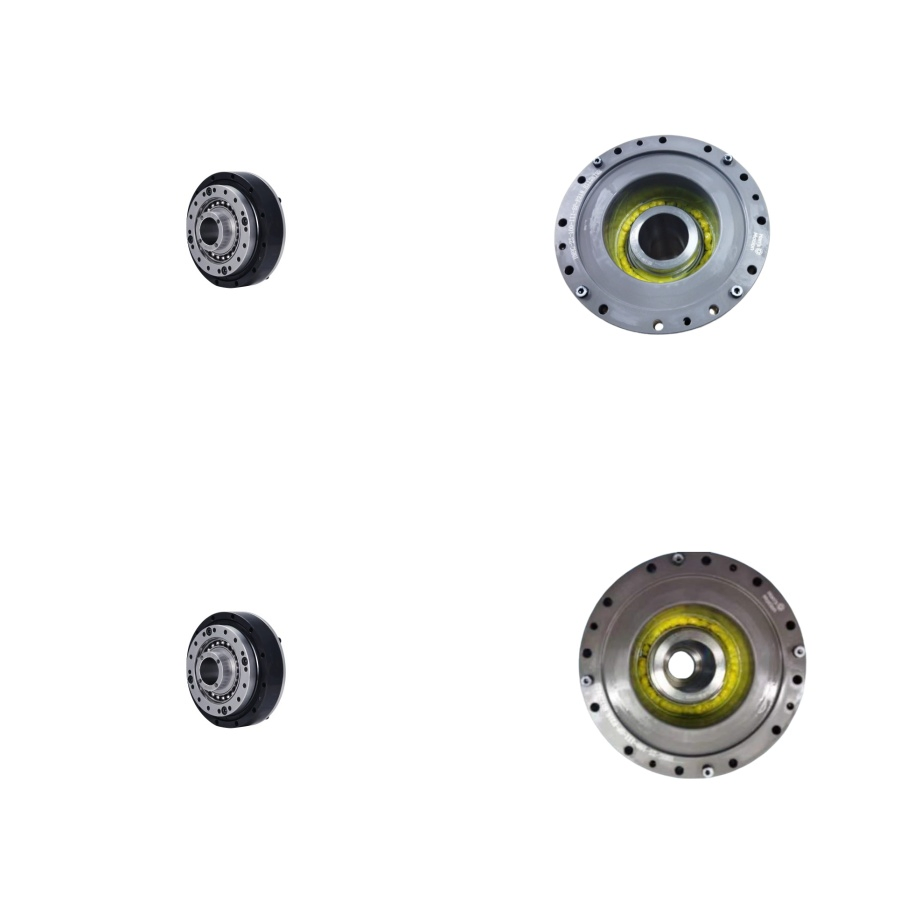

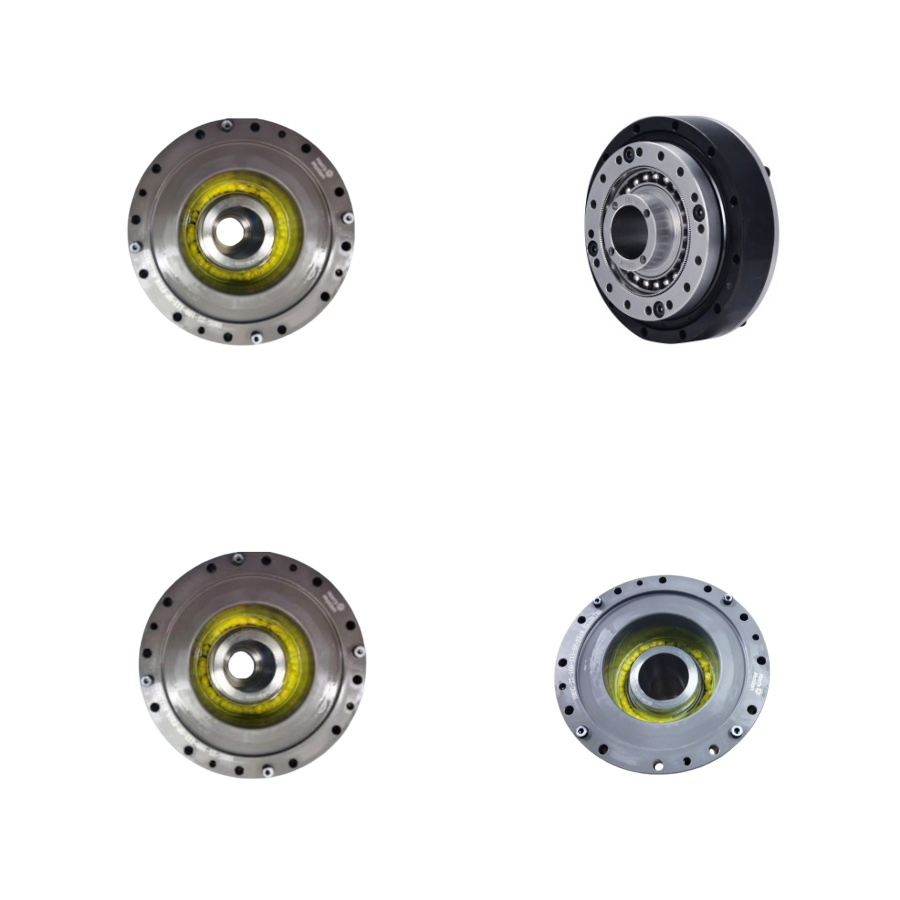

Fotos detalladas

Motor de engranaje de alto par para precisión Hmhg-32-80-III

Preguntas Frecuentes

1. ¿Qué ventajas ofrece el reductor armónico de la serie HMHG-III?

Ofrece un diseño compacto y conciso, estructura estándar de flanging hueco, eje hueco de gran diámetro, ausencia de holgura y una excelente precisión de posicionamiento y rotación, siendo muy fácil de instalar y personalizar.

2. ¿En qué consiste el principio de transmisión armónica de engranajes?

Consiste en un sistema de transmisión de movimiento y potencia que utiliza la deformación elástica de componentes flexibles (rueda flexible) combinada con una rueda rígida y un generador de ondas, sustituyendo los mecanismos rígidos tradicionales.

3. ¿Cuáles son las industrias y aplicaciones recomendadas para estos reductores?

Son altamente recomendados para robots industriales, maquinaria agrícola, automoción, industria aeroespacial, máquinas herramientas CNC, maquinaria de embalaje, impresión, equipos de automatización, equipos médicos y AGV.

4. ¿Cuál es el rango de relaciones de reducción disponibles para estos modelos?

El rango estándar de relación de reducción varía entre 50 y 120, adaptándose a las necesidades de torque y velocidad de diferentes modelos como el 14, 17, 20, 25, 32 y 40.

5. ¿Qué tipo de instalación requieren estos reductores de precisión?

Requieren una instalación de tipo horizontal. Gracias a su diseño optimizado y coaxial, el proceso de integración en los sistemas de transmisión del usuario es sencillo y rápido.
