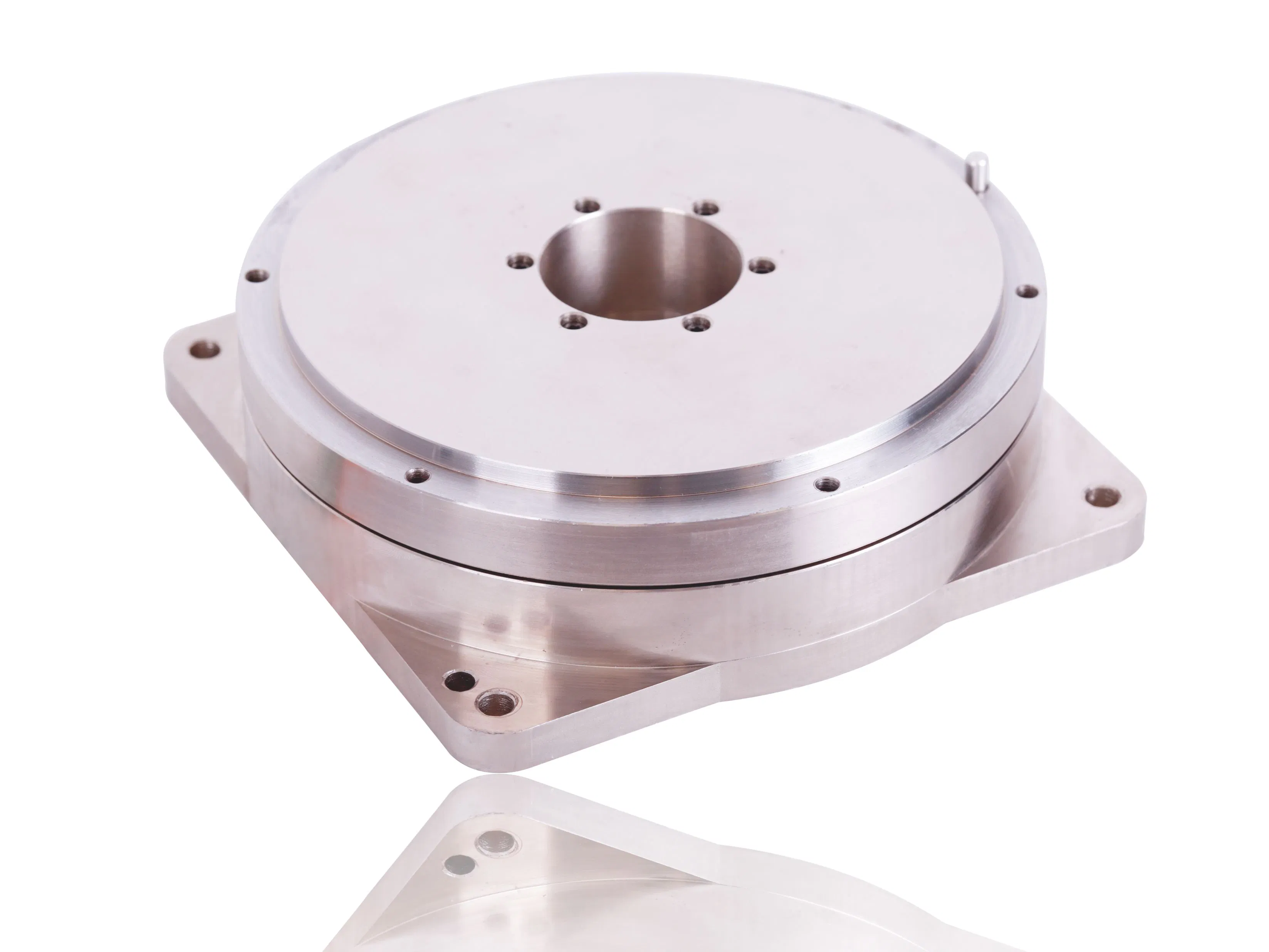

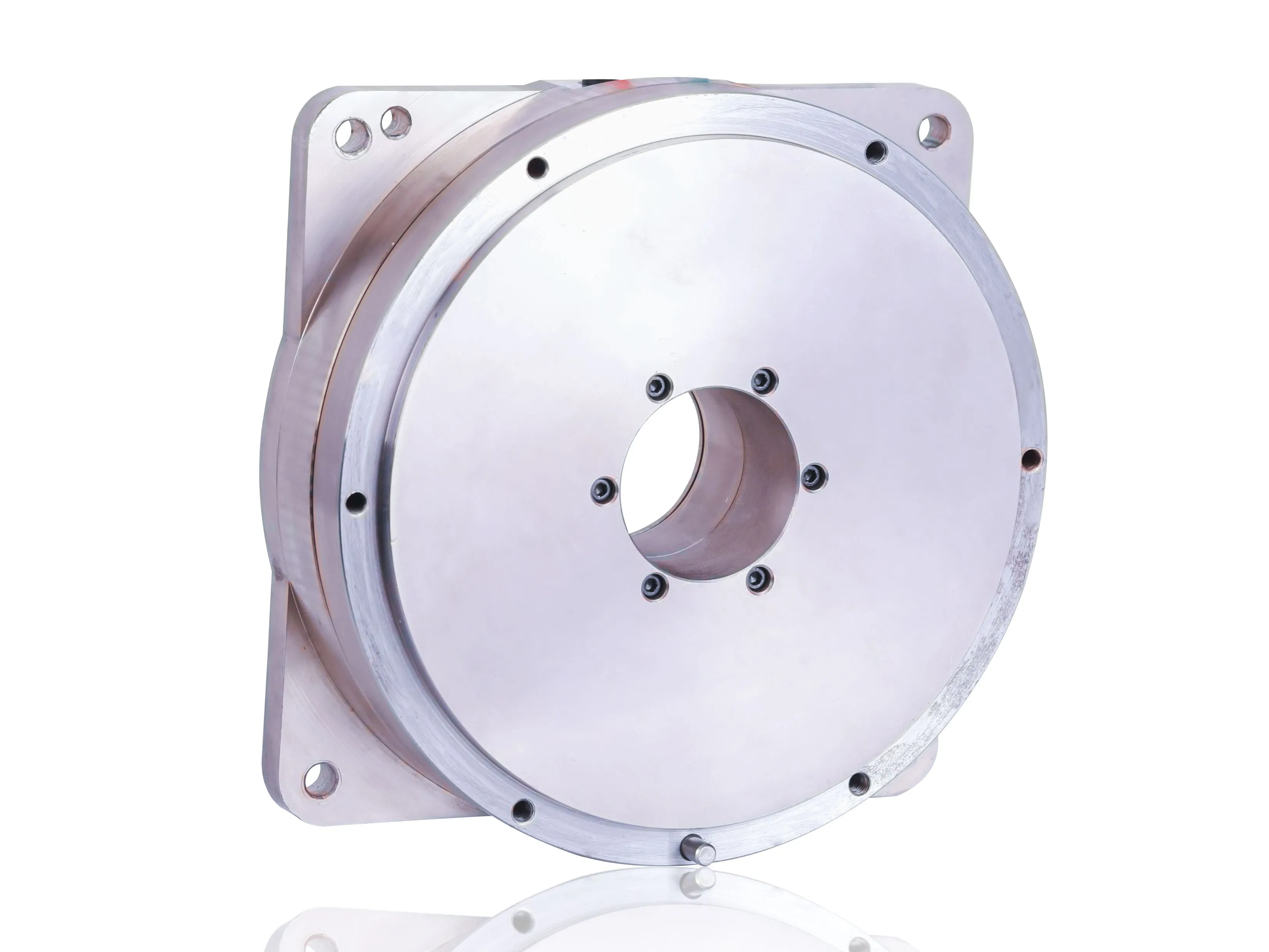

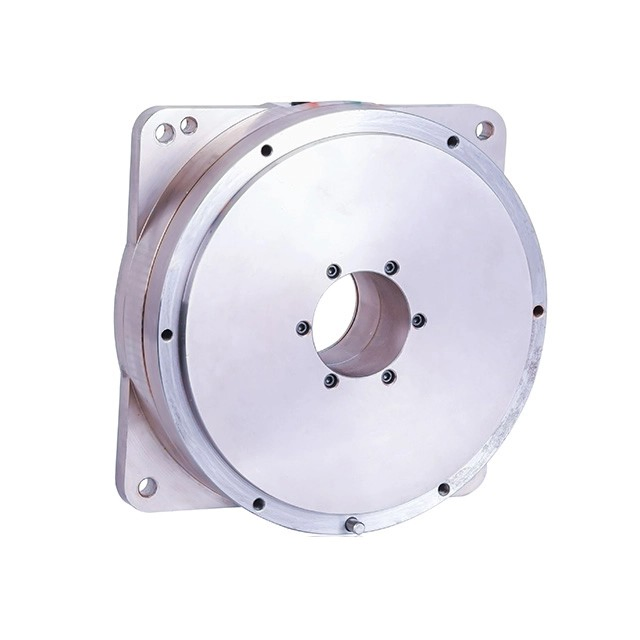

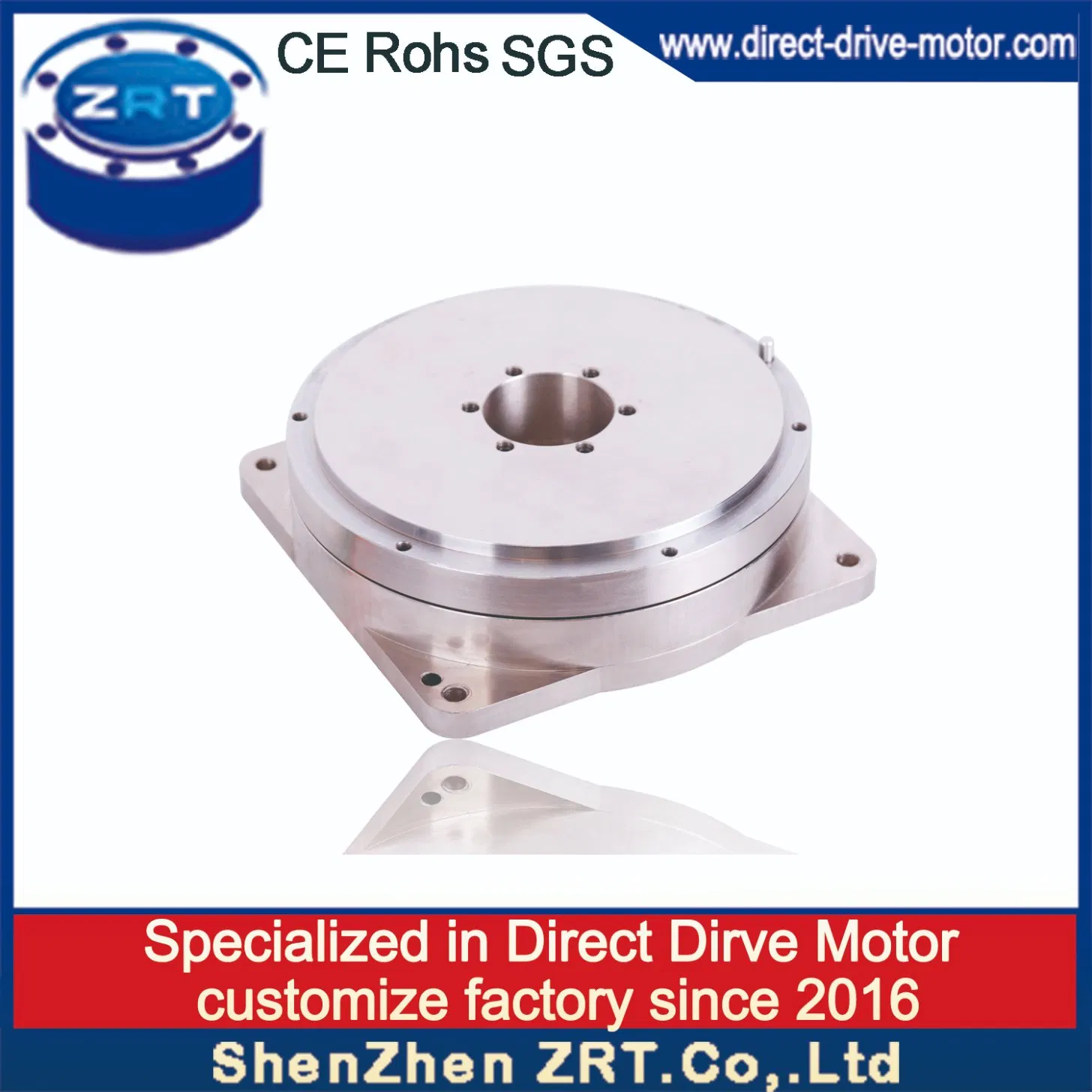

Equipo de automatización ultrafina de alta precisión Modelo de motor de accionamiento directo: Zrddddr-16850-12-300-yd-40

Información Básica

No. de Modelo ZRDDRF-16850-12-300-YD-40

Modo de excitación magnetismo permanente

Función Control de, Conducir

Protección de la carcasa Tipo de protección

Número de polos 20

Estructura y principio arranque directo en línea

Tipo ddr

Certificación ISO9001, CCC

Velocidad velocidad variable

Fuente de alimentación motor de accionamiento directo

Modo de arranque motor de accionamiento directo

Operación alta precisión

Torque continuo 4n.m

Corriente continua 3.5arms

Velocidad máxima 300rpm

Resolución del codificador 8388608pluse/Rev

Nivel de protección 20ip

Paquete de Transporte caja de madera

Especificación 168*50

Origen China

Capacidad de Producción 10000/año

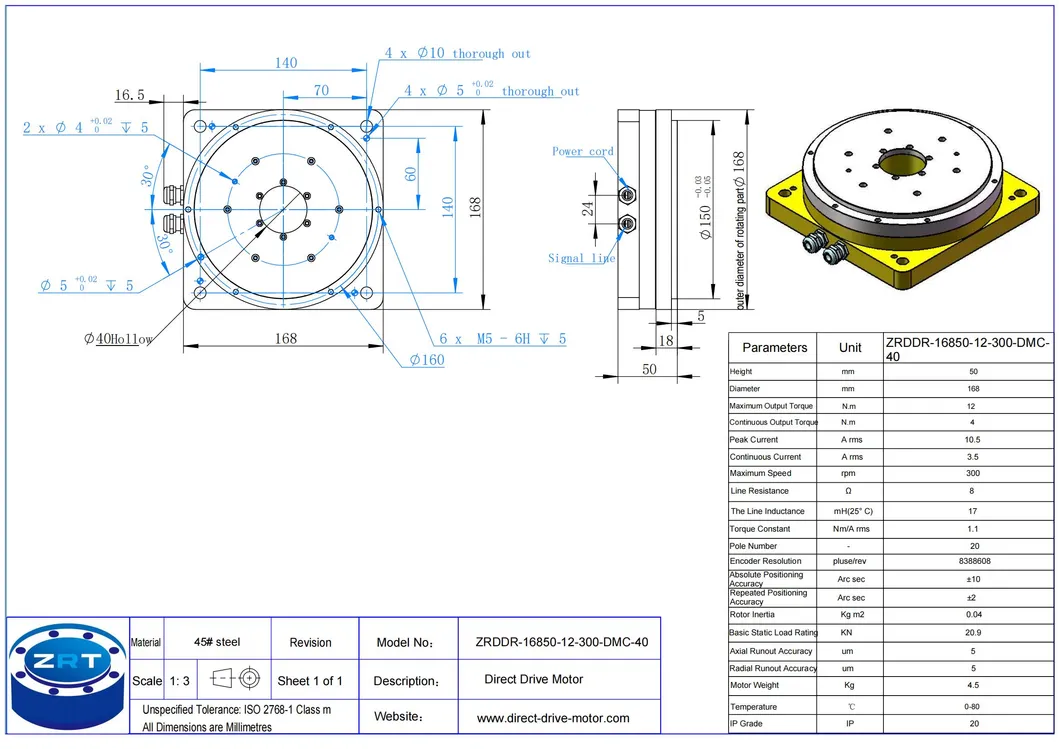

Dibujo de producto

Equipo de automatización ultrafina de alta precisión Modelo de motor de accionamiento directo

Descripción del producto

El par motor es un producto versátil utilizado en una amplia gama de industrias, desde la fabricación de semiconductores al conjunto de la automoción. Es crucial en procesos tales como máquinas herramientas CNC de precisión, la producción de LCD, y la fabricación de dispositivos médicos.

Este motor está diseñado para proporcionar información precisa y fiable de control de par, ofreciendo un rendimiento excepcional y eficiencia. Su constante la salida de par es perfecta para aplicaciones que requieren altos niveles de precisión y repetibilidad. Con su sólida construcción y tecnología avanzada, el par motor asegura un funcionamiento suave y durabilidad.

Si en las líneas de producción automatizada o dispositivos médicos, el par motor se destaca en rendimiento y productividad. Su adaptabilidad y versatilidad hacen un valioso activo en las industrias donde el control exacto del par es crucial.

Parámetros	Unidad	ZRDDR-16850-12-300-YD-40
Altura	Mm	50
De diámetro	Mm	168
Par máximo de salida	N.m	12
Par de salida continuo	N.m	4
Corriente máxima	A rms	10.5
Una corriente continua	A rms	3.5
La máxima velocidad	Rpm	300
La resistencia de línea	Ω	8
La inductancia en línea	MH(25°C)	17
Constante par	Nm/A rms	1.1
Número de polos	-	20
Codificador de resolución	Pluse/rev	8388608 en
La precisión de posicionamiento absoluto	Arc s.	±10
Repite la precisión de posicionamiento	Arc s.	±2
La inercia del rotor	Kg m2	0.04
Capacidad de carga estática básica	KN	20.9
La precisión de descentramiento axial	Um	5
La precisión de descentramiento de la radial	Um	5
El peso del motor	Kg	4.5
La temperatura	°C	0-80
Grado IP	IP	20

La fábrica y la certificación

Nuestras ventajas

✓ Rango de par desde el 5 de 1500 N-m, comúnmente utilizado.
✓ Capaz de alcanzar velocidades de hasta 6000 RPM para muchas aplicaciones de bajo régimen y alto par.
✓ Potencia de salida de hasta 3000W que satisface las necesidades de la mayoría de aplicaciones.
✓ Dispositivo opcional de realimentación del encoder sinusoidal de alta resolución que asegura una repetibilidad de menos de 2 segundos de arco.
✓ Conexión directa a la carga eliminando la necesidad de cajas de engranajes, correas o poleas de mantenimiento.
✓ Juego cero y excelente rigidez de carga para mejorar el rendimiento dinámico del sistema.
✓ Diseños de apoyos individuales y dobles para reducir la fricción estática.
✓ Grados de protección IP65 e IP67 para un funcionamiento resistente al polvo y al agua.
✓ Certificaciones de conformidad CE y ROHS vigentes.
✓ Controlador de temperatura integrado para una protección activa contra sobrecalentamiento.
✓ Elimina elementos de acoplamiento reduciendo las dimensiones de montaje del equipo.
✓ Amplias opciones de personalización disponibles bajo requerimiento.

Proceso de Producción y Control de Calidad

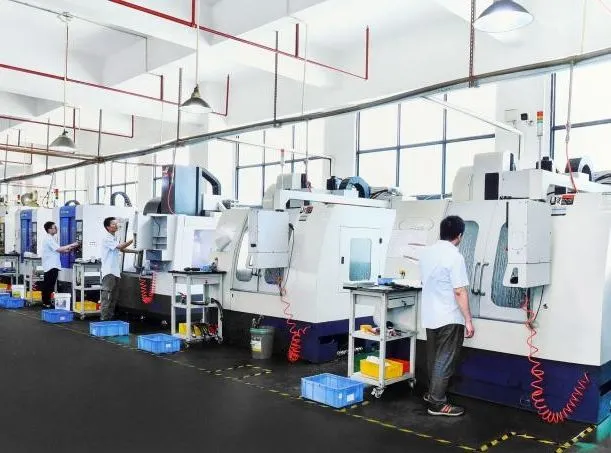

Producción de la pieza

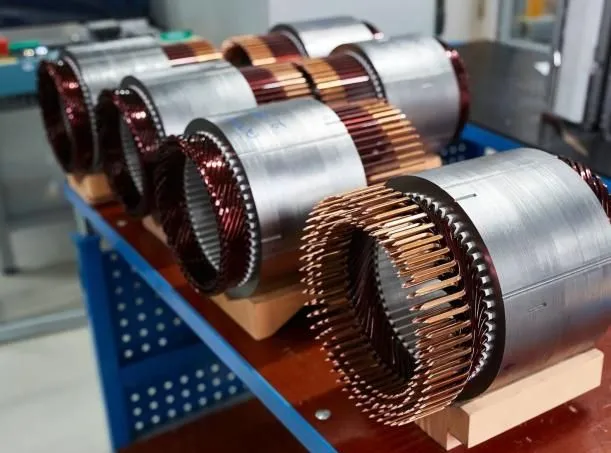

Producción del estator

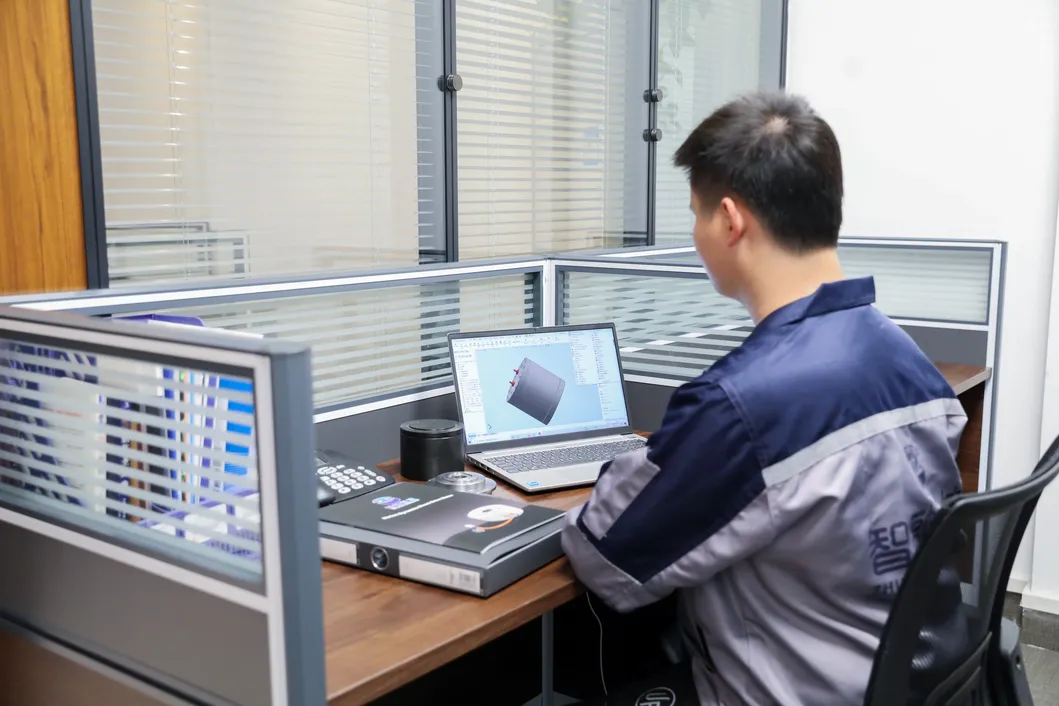

Equipo de diseño de I+D

Medida de precisión

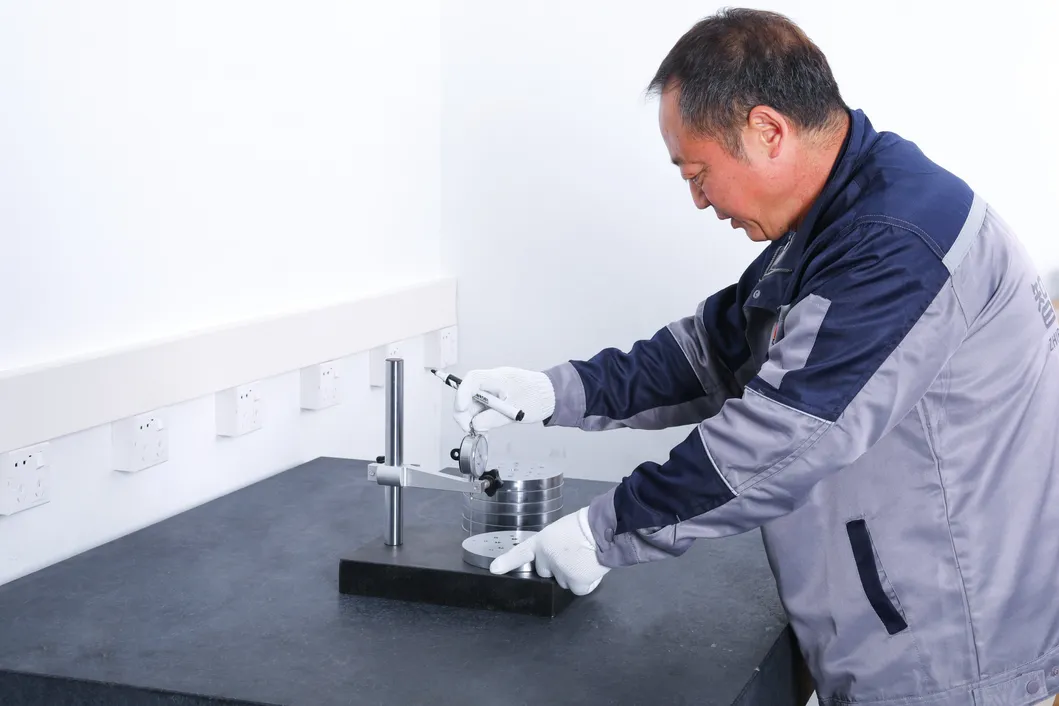

De toda la máquina la inspección de parámetros (QA)

Inspección de parámetros de máquina (QA)

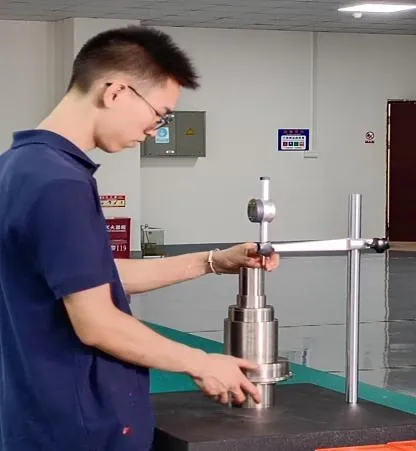

Inspección con Interferómetro Láser

Control de calidad de ensamblaje

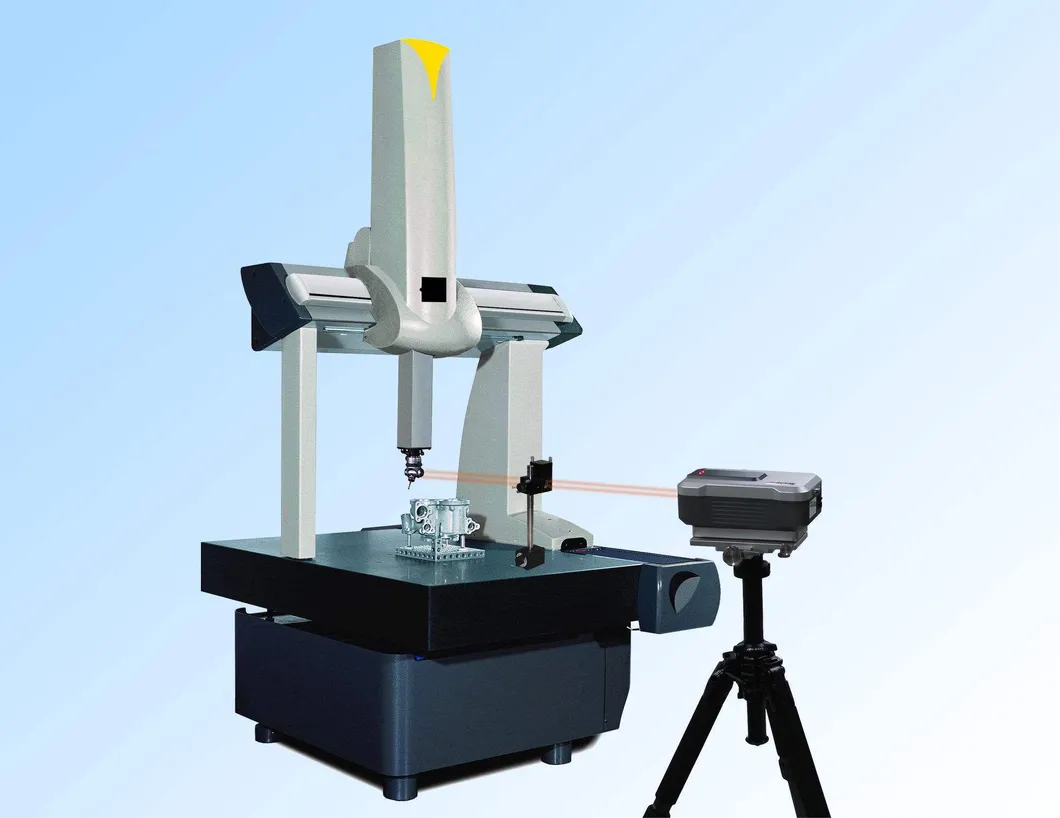

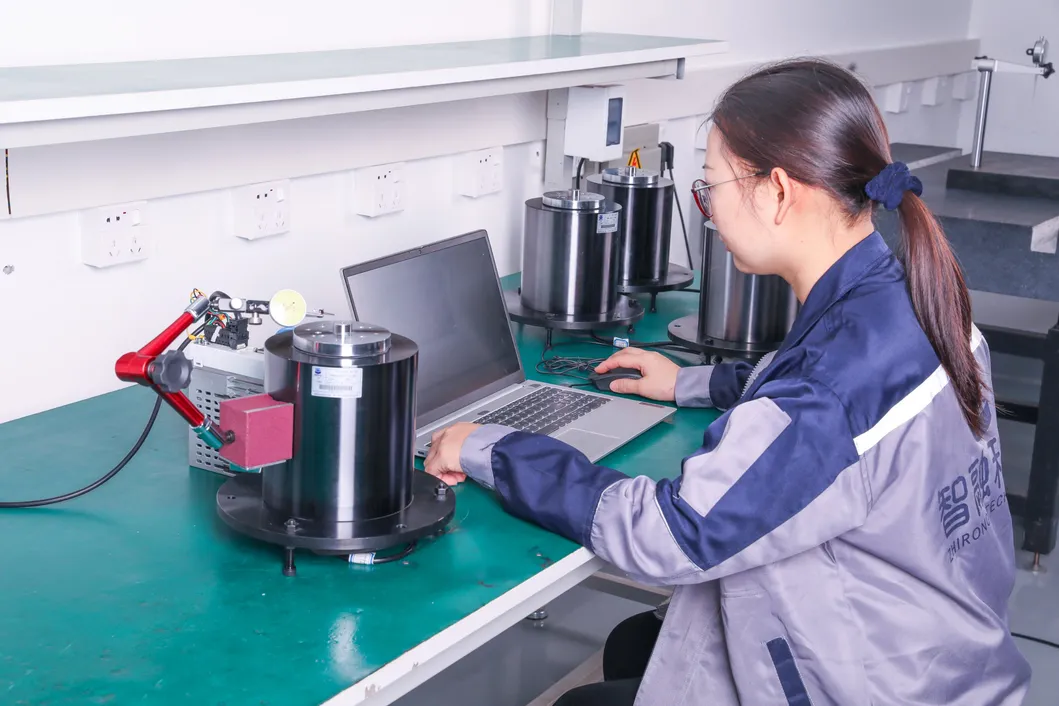

Pruebas del motor de accionamiento directo

Pruebas dinámicas del motor

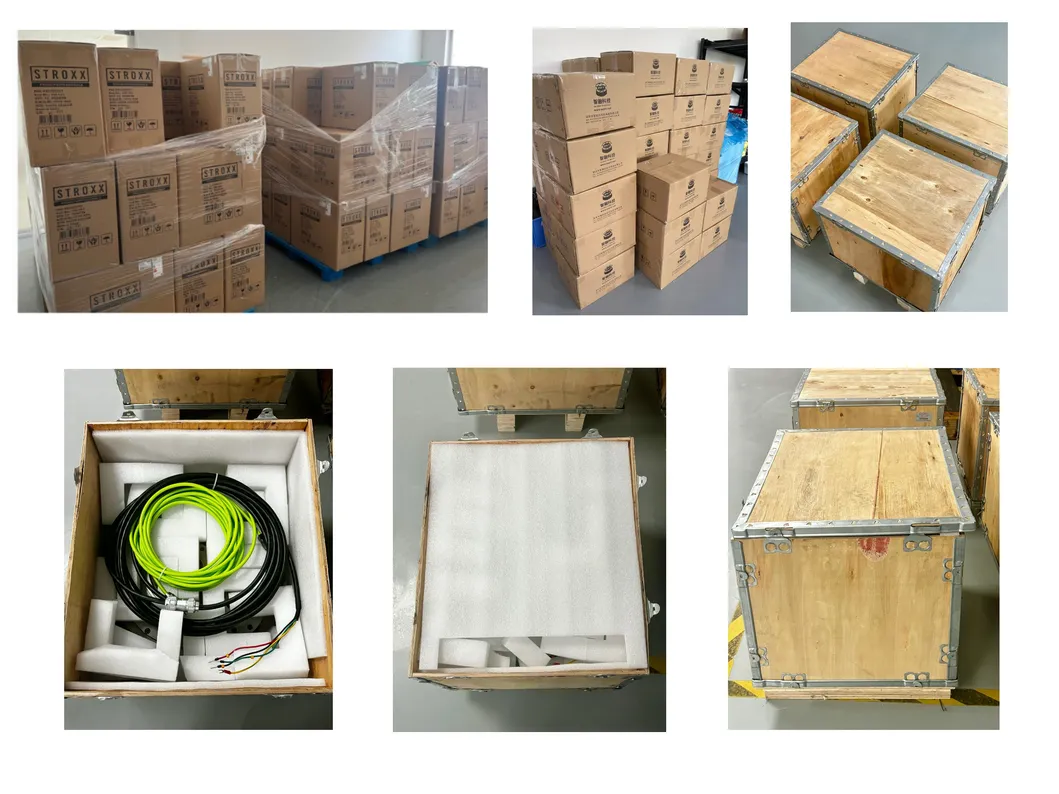

Embalaje de Producto

Embalaje seguro y preparado para el transporte internacional

Aplicaciones del Producto

Los motores de par son comúnmente utilizados en diversas industrias como la producción de semiconductores, los medios ópticos de precisión, máquinas herramientas CNC, automoción, ensamblaje y ensayo, la fabricación de cristal líquido, que recorren la pantalla de dispositivos, batería de litio de alta gama de fabricación, impresión y equipos médicos para las micro fabricación de la precisión.

Preguntas Frecuentes (FAQ)

P: ¿Se ofrece servicio personalizado para motores rotativos de accionamiento directo?

R: Sí, ofrecemos servicio de diseño y personalización para motores DDR adaptado a los requisitos técnicos de su aplicación hasta lograr la total conformidad de las especificaciones deseadas.

P: ¿Disponen de controladores y unidades compatibles con estos motores?

R: Sí, podemos proveer controladores adecuados para nuestros equipos, o bien diseñar el motor de accionamiento directo para que sea plenamente compatible con el controlador de la marca que utilice en su fábrica.

P: ¿Cuáles son las condiciones y métodos de pago aceptados?

R: Aceptamos pagos seguros mediante transferencia bancaria (T/T).

P: ¿Con qué certificaciones cuentan sus productos?

R: Contamos con la auditoría de gestión de calidad ISO9001 y nuestros motores disponen de las certificaciones técnicas obligatorias de la CE, cumplimiento ambiental RoHS y certificación de crédito correspondiente en la industria.

P: ¿Cuál es el período de garantía y el soporte postventa?

R: Ofrecemos una garantía del fabricante de 24 meses. Adicionalmente, proporcionamos soporte técnico permanente y entrega de repuestos en cualquier momento.

P: ¿Cuáles son los plazos de entrega estimados según la cantidad de pedido?

R: Los plazos de fabricación estimados varían según el volumen del pedido de la siguiente manera:

Cantidad (unidades)	1 - 10	11 - 50	51 - 100	> 100
Plazo de entrega (días)	20	25	30	A convenir
