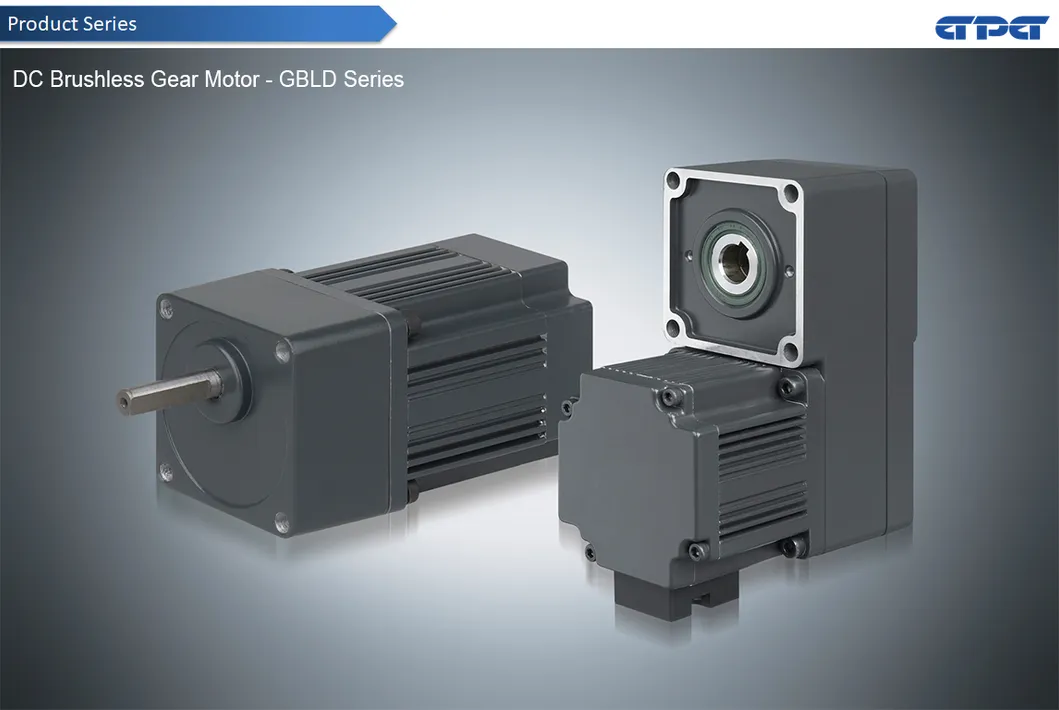

| Plano hueco DC sin escobillas motorreductor | ||||||
|---|---|---|---|---|---|---|
| G | 5 | BLD(P) | 40 | 220 | GN | 30S |
| Código de empresa | La brida de montaje | Tipo de motor | La potencia de salida | La tensión | La forma de eje del motor | La velocidad del motor |
| G |
2-60mm 3-70mm 4-80mm 5-90mm 6-100mm |
BLD: motor sin escobillas con caja cuadrada Pdlb: motor sin escobillas caja de engranajes planetarios con |
10 - 10W 15 - 15W 25 - 25W 40 - 40W 60 - 60W 90 - 90W 200 - 200W 400 - 400W |
24 - DC24V 36 - DC36V 48 - DC48V 110 - DC110V 220 - DC220V |
GN: General engranaje helicoidal GU: reforzado engranaje helicoidal A1: La molienda el chavetero Un tipo plano |
15S - 1500 RPM 18 - 1800 RPM 25S - 2500 RPM 30 - 3000 RPM |
| Caja de cambios | ||||||
| 5 | GFS | 15 | K | 20 | ||
| El modelo y dimensiones | Tipo de engranaje | Índice de reducción | Tipo de cojinete | Fuera el diámetro del eje | ||
|
2: 60mm 4: 80mm 5: 90mm 6: 100mm |
Flat boxes Salida de hueco |
15 La relación de reducción de la reductora se puede decir la relación de velocidad, por ejemplo, 50-75, también puede ser una relación independiente, por ejemplo 15 |
K: Rodamiento apoyo estándar H: Rodamiento deslizante L: el tipo de eje Z: los rodamientos híbridos |
20: Φ20mm | ||
| Los parámetros de rendimiento del motor | |||||||
|---|---|---|---|---|---|---|---|
| El modelo | La tensión (V) | La frecuencia (Hz) | La potencia nominal (W) | Corriente nominal (A) | La velocidad nominal (R/min) | El par nominal (N.M) | Protección de grado (IP) |
| G5BLD40-220GN-30S | 220~230 | 50/60 | 40 | 0.4 | 3000 | 0.127 | 44 |
| 110~220 | 0.8 | ||||||
| G5BLD60-220GN-30S | 220~230 | 60 | 0.6 | 0.191 | |||
| 110~220 | 1.2 | ||||||
| G5BLD90-220GN-30S | 220~230 | 90 | 0.9 | 0.286 | |||
| 110~220 | 1.8 | ||||||
| Modelo de motor | ||
|---|---|---|
| Tipo | El eje del piñón | El eje de la ronda |
| El latiguillo | G5BLD40-220GN-30S | BLD40-220G5A1-30s |
| El latiguillo | G5BLD60-220GN-30S | BLD60-220G5A1-30s |
| El latiguillo | G5BLD90-220GN-30S | BLD90-220G5A1-30s |
| Eje paralelo reductora (se vende por separado) | ||
|---|---|---|
| Reductora tipo | Modelo reductora | La relación de engranajes |
| Larga vida, bajo ruido | 5FG_K | 3, 3.6, 5, 6, 7.5, 9, 12.5, 15, 18, 25, 30, 36, 50, 60, 75, 90, 100, 120, 150, 180, 200 |
| 5GU10XK ( Decimal reductora ) | ||
| La unidad de par de dietas: boca (N-m) / Belowside (kgf.cm) | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| La relación de engranajes | 3 | 3.6 | 5 | 6 | 7.5 | 9 | 12.5 | 15 | 18 | 25 | 30 | 36 | 50 | 60 | 75 | 90 | 100 | 120 | 150 | 180 | 200 |
| R/min Velocidad del eje de salida | 1000 | 830 | 600 | 500 | 400 | 330 | 240 | 200 | 166 | 120 | 100 | 83 | 60 | 50 | 40 | 33 | 30 | 25 | 20 | 16 | 15 |
| Subsidio de GU par N·m | 1.12 | 1.34 | 1.86 | 2.24 | 2.8 | 3.35 | 4.2 | 5.04 | 6.04 | 7.59 | 9.11 | 10.9 | 15.2 | 18.2 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
Es un fabricante profesional integrado en el diseño de productos de transmisión, fabricación, venta y promoción:

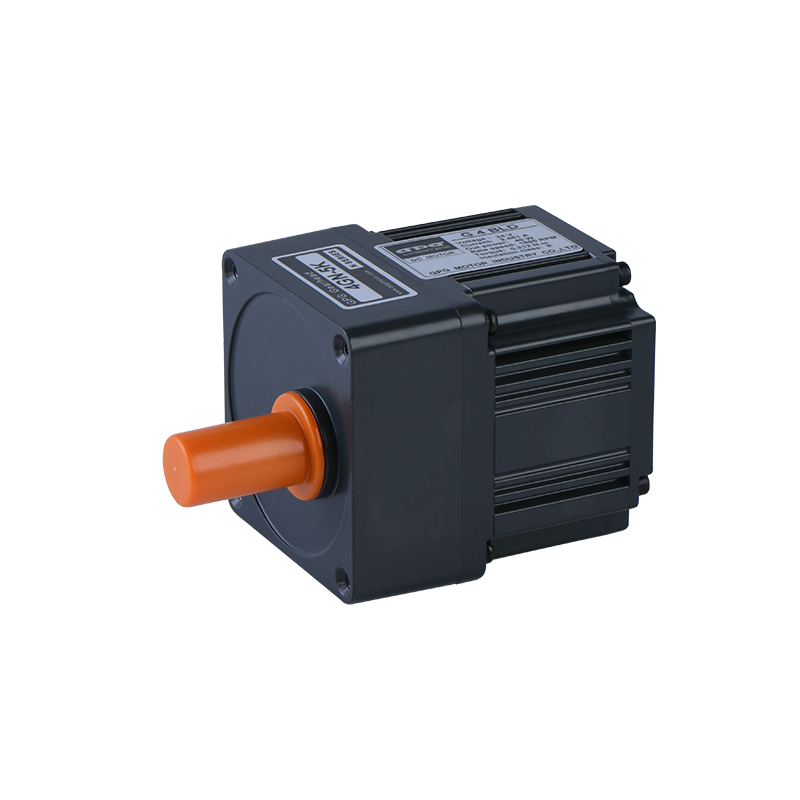

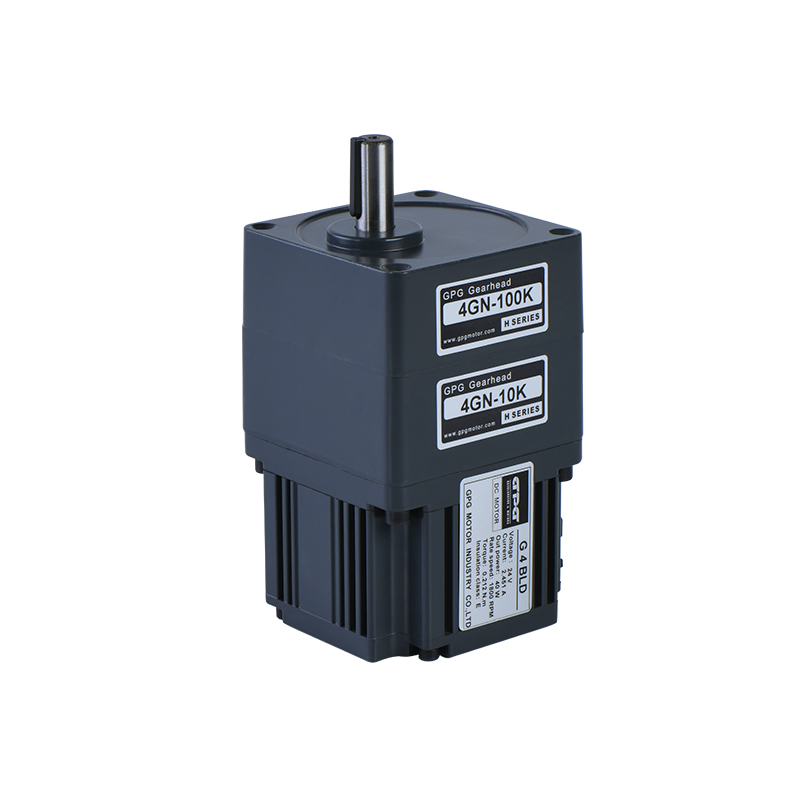

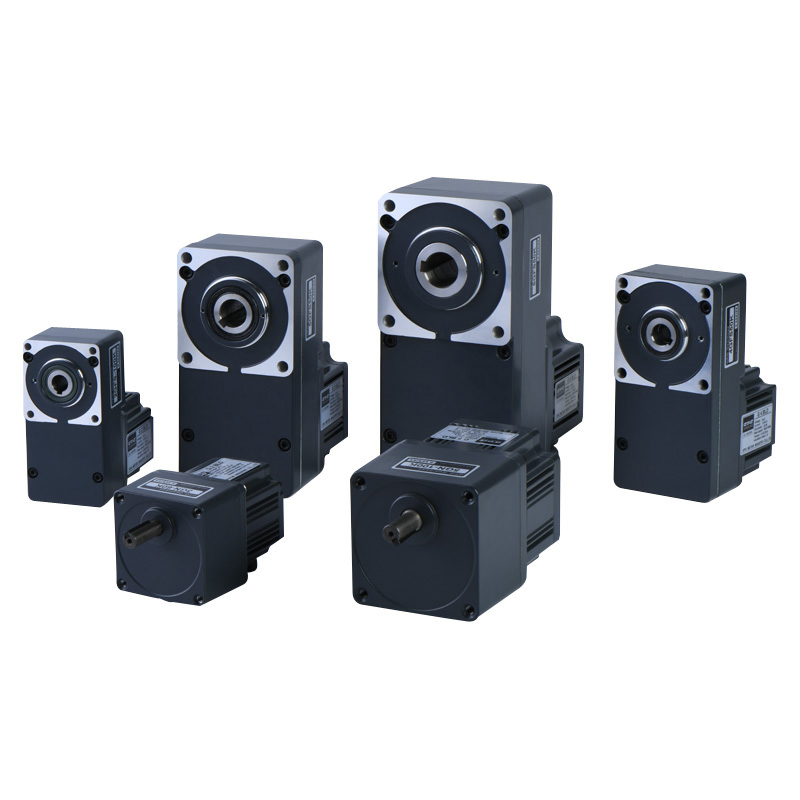

Este motorreductor plano sin escobillas de CC funciona a 110V/220V o 220V/230V con una potencia nominal de 40W, una velocidad nominal de 3000 R/min y un par nominal de 0.127 N.m.
El motor cuenta con un grado de protección IP44, lo que ofrece un resguardo eficaz contra la entrada de partículas sólidas y salpicaduras de líquidos en entornos industriales.
Es compatible con la reductora de eje paralelo (modelo 5FG_K y 5GU10XK). Las relaciones de reducción varían desde 3 hasta 200, adaptándose a diversas necesidades de velocidad y fuerza de torque.
El sistema admite múltiples tipos de rodamientos: apoyo estándar (K), rodamiento deslizante (H), tipo de eje (L) y rodamientos híbridos (Z).

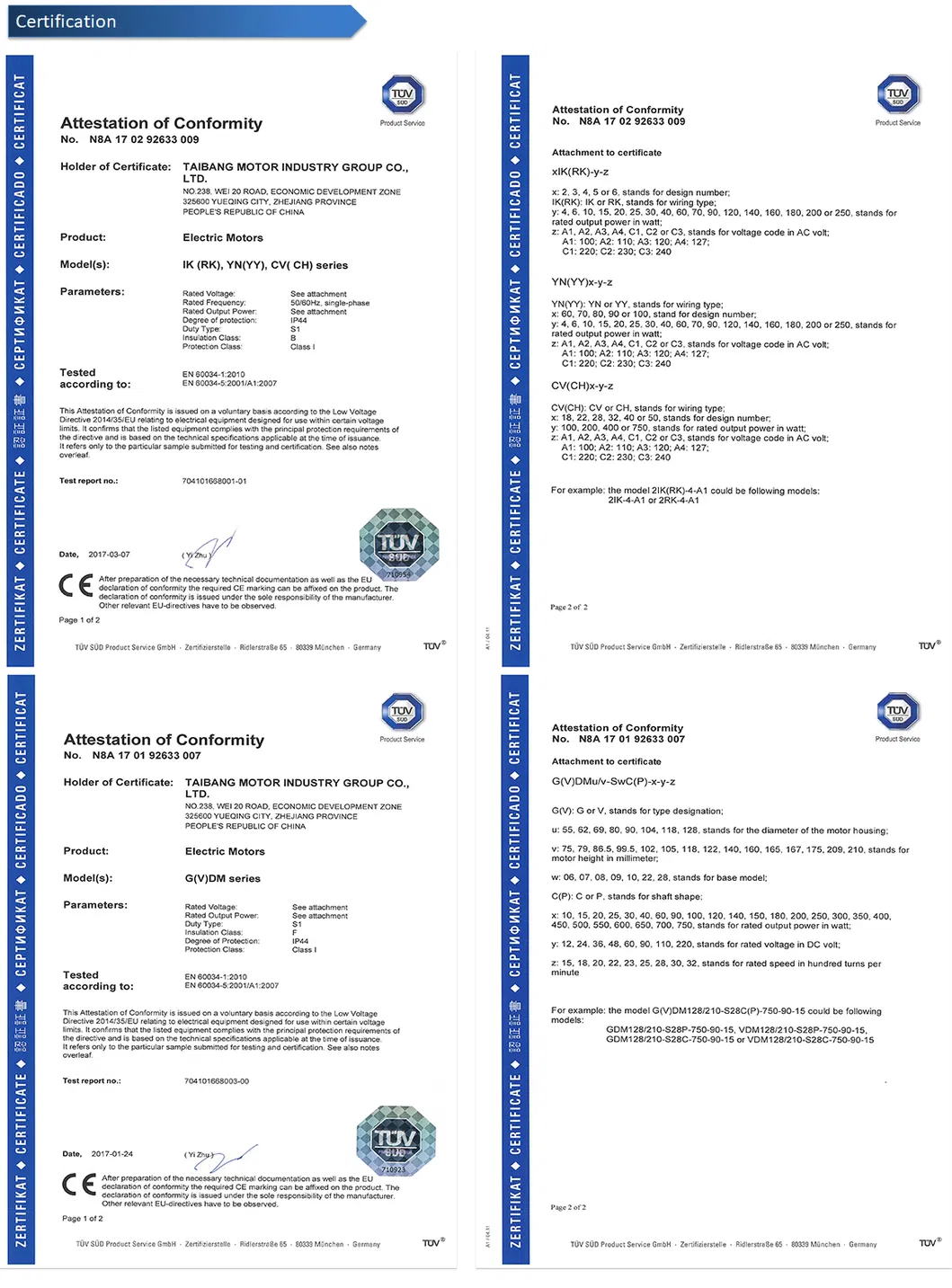

El proceso de fabricación está respaldado por las normas internacionales del sistema de gestión de calidad ISO9001 y posee la certificación de seguridad obligatoria CCC.
