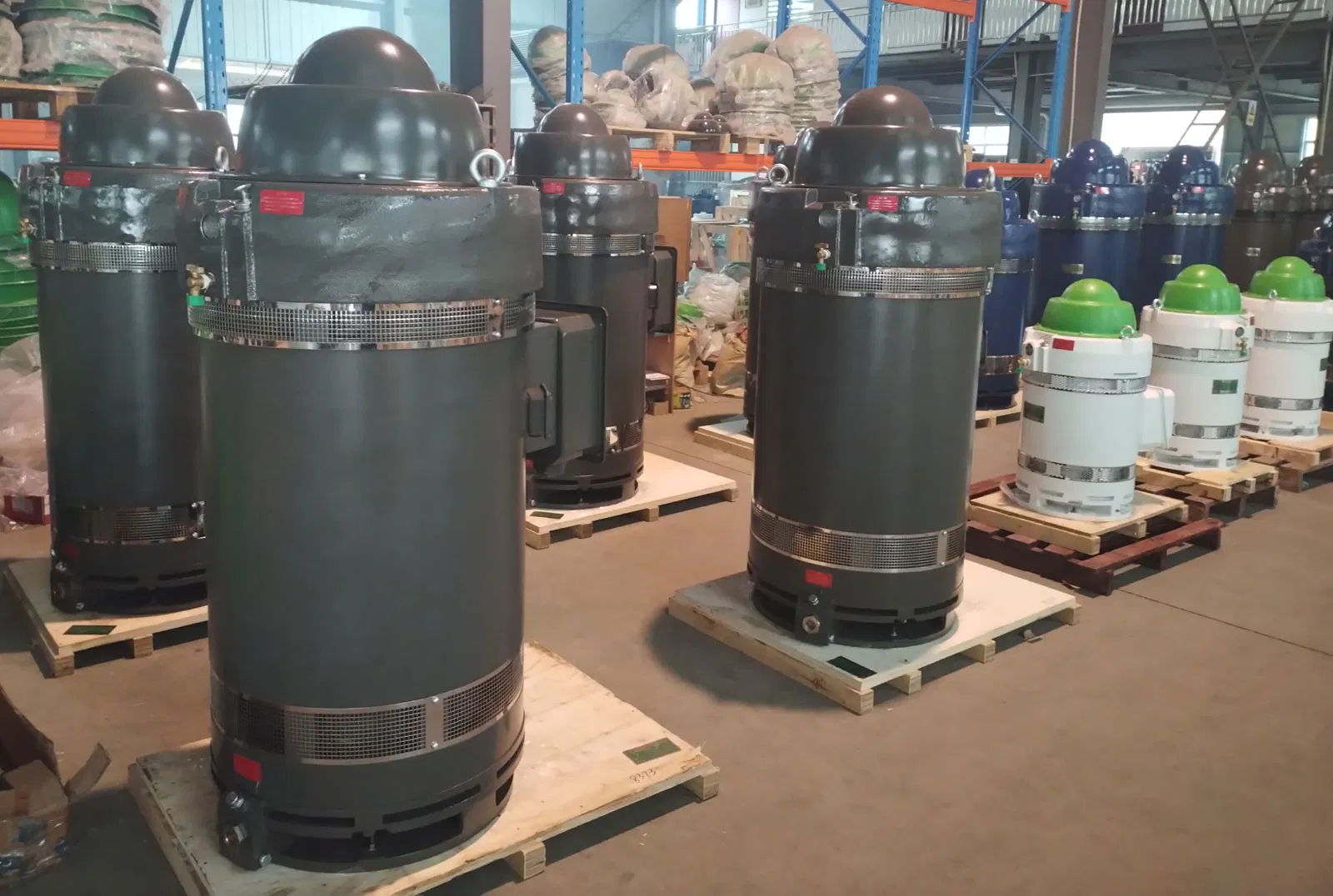

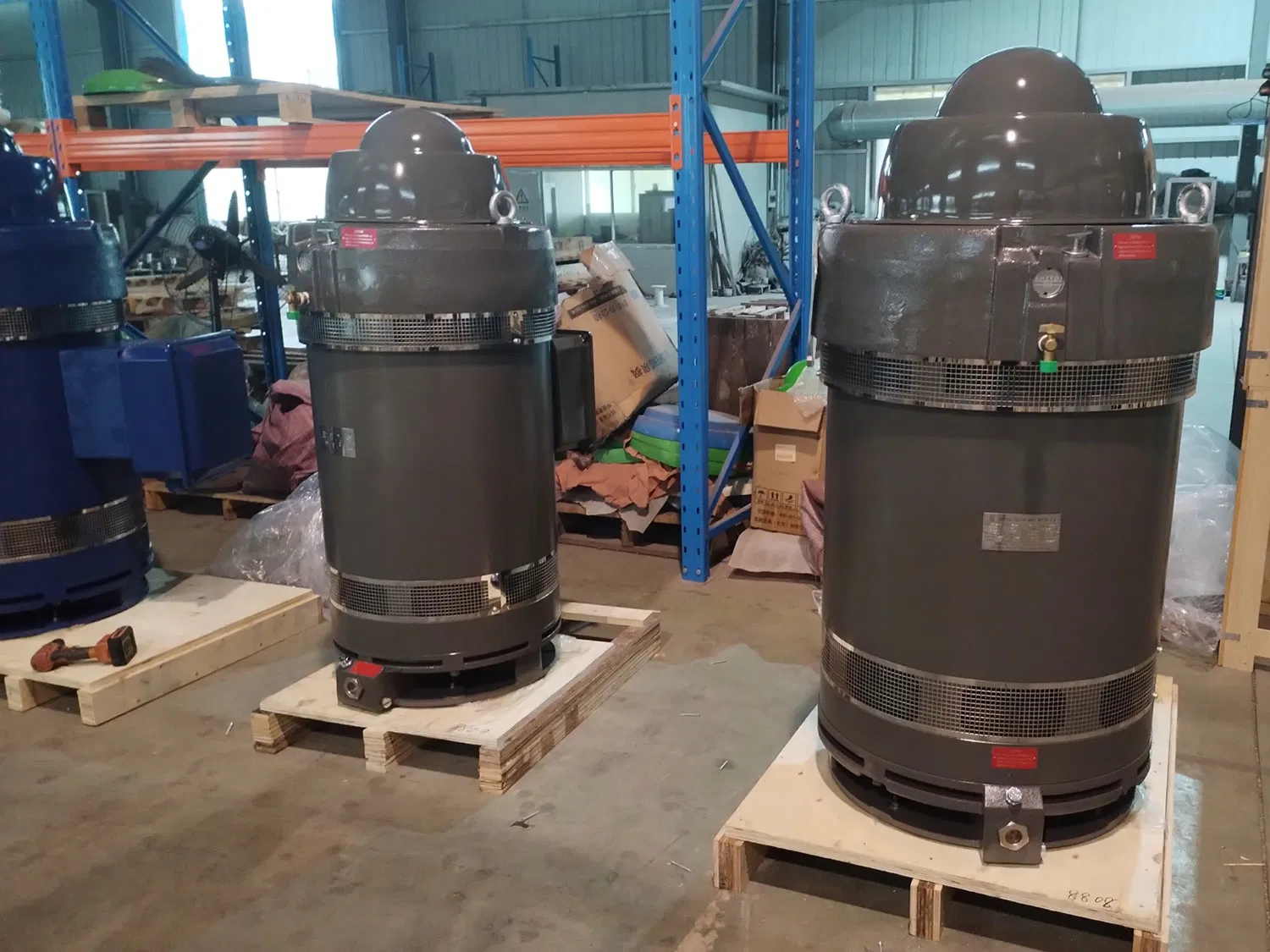

450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
1 / 5
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico

450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico

Personalización: Disponible
Aplicación: Industria
Velocidad de funcionamiento: Velocidad Constante
Enviar consulta

Descripción del Producto

Información Básica
No. de Modelo VHS
Número de estator Trifásico
Especies Motor de eje hueco vertical serie VHS
Estructura Rotor Jaula de Ardilla
Protección de la carcasa IP23-IP55, WPI TEFC
Número de polos 2, 4
Modo de inicio DOL, inicio estrella/triángulo
Certificación ISO9001, CCC, CE
Refrigeración IC01, IC411 (TEFC)
Clasificación de protección IP23, IP54, IP55
Voltaje 220, 380/660, 400/690, 440, 460, 480V
Frecuencia 50 o 60 Hz
Deber S1 continuación
Clase de aislamiento F / H
Eficiencia IE2, IE3, NEMA Premium
Paquete de Transporte Caja de contrachapado
Especificación 10 HP a 1000 HP
Origen China
Código del HS 8501530090
Capacidad de Producción 500 pcs al mes
Descripción de Producto
IEC, NEMA Estándar VHS Eje Hueco Vertical Motor
1. Aplicación

Diseñado principalmente para aplicaciones de bomba de turbina de pozo profundo. El acoplamiento está equipado con una carraca no inversa, que evita la rotación del motor por el cierre de la espina. Estos motores están fabricados según las normas NEMA y tienen disposiciones especiales de cojinetes para transportar cargas de empuje pesadas.

2. Condiciones de funcionamiento
  • Temperatura ambiente: entre -4°F (-20°C) y 104°F (40°C)
  • Altitud: 3300ft (1000m) sobre el nivel del mar y por debajo
3. Características
  • Motor de jaula de ardilla trifásica
  • Clasificación: 7,5 HP hasta 500 HP
  • Velocidad sincrónica: 1800 rpm
  • Número de polos: 2, 4, 6
  • Tensión y frecuencia: 230V/460V, 460V 60HZ
4. Mecánica
  • Carcasa abierta Dripproof (WP-1)
  • Grado de protección: IP20, IP23, IP55
  • Tamaños de marco: 213TP ~ 5008P (160-355mm)
  • Tipo de rodamiento de bolas con carraca no inversa (Non-Reverse Ratchet) incluido
  • Cojinete de contacto angular y cojinete de bolas sobredimensionados
  • Diseño de alto empuje. Se requiere una carga de empuje superior
  • Depósito grande "baño de aceite"
  • Calentadores de espacio como estándar
  • Protección térmica de serie
  • Capucha ligera para un acceso fácil
  • Ventilación óptima
  • Construcción de hierro fundido
  • Lubricación para el rodamiento de contacto angular: Hasta 286TP (grasa), 324TP y superior (aceite)
  • Funcionamiento en modo inactivo y baja vibración
5. Parámetros Técnicos
Motor de eje hueco vertical VHS estándar IEC
Modelo Potencia nominal Corriente nominal Tensión nominal Frecuencia nominal Velocidad FEP (Eficiencia)
KW CV R V Hz R/min %
VHS132-1-2 5,5 7,5 11/10,8 380 50 3000 83,8
VHS132-2-2 7,5 10 14,4/14,5 380 50 3000 84,8
VHS160-1-2 11 15 22.5/22 380 50 3000 84,5
VHS160-2-2 15 20 30 380 50 3000 85,5
VHS160-1-4 11 15 23/22,5 380 50 1500 86,5
VHS160-2-4 15 20 30 380 50 1500 87,5
VHS180-1-2 18,5 25 36 380 50 1500 87
VHS180-1-4 18,5 25 37 380 50 1500 88
VHS180-2-2 22 30 43/42,5 380 50 1500 87,5
VHS180-2-4 22 30 43.5/43 380 50 1500 88,5
VHS200-1-4 30 40 58/58,5 380 50 1500 89,5
VHS200-2-4 37 50 72/71 380 50 1500 90
VHS200-3-4 45 60 85/85,5 380 50 1500 90,5
VHS250-1-4 55 75 105,5/103,5 380 50 1500 91
VHS250-2-4 75 100 139.5/140 380 50 1500 91,5
VHS250-3-4 90 125 173/167,5 380 50 1500 91,5
VHS280-1-4 110 150 205.5/202 380 50 1500 92
VHS280-2-4 132 175 238/241 380 50 1500 92,5
VHS280-3-4 150 200 275/276 380 50 1500 92,5
VHS280-4-4 185 250 348/345 380 50 1500 92,5
VHS280-5-4 200 270 374/371 380 50 1500 93
VHS280-6-4 220 300 415/408 380 50 1500 93

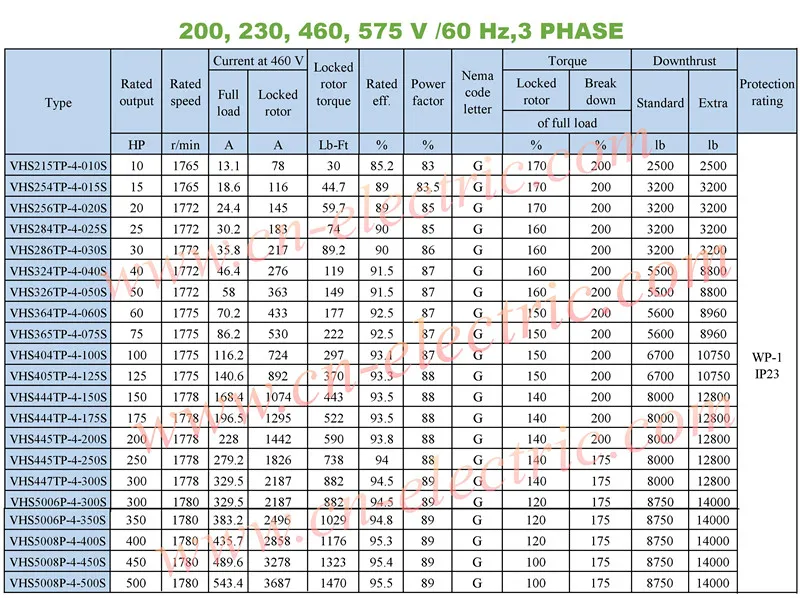

Motor vertical de eje hueco estándar VHS NEMA
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico

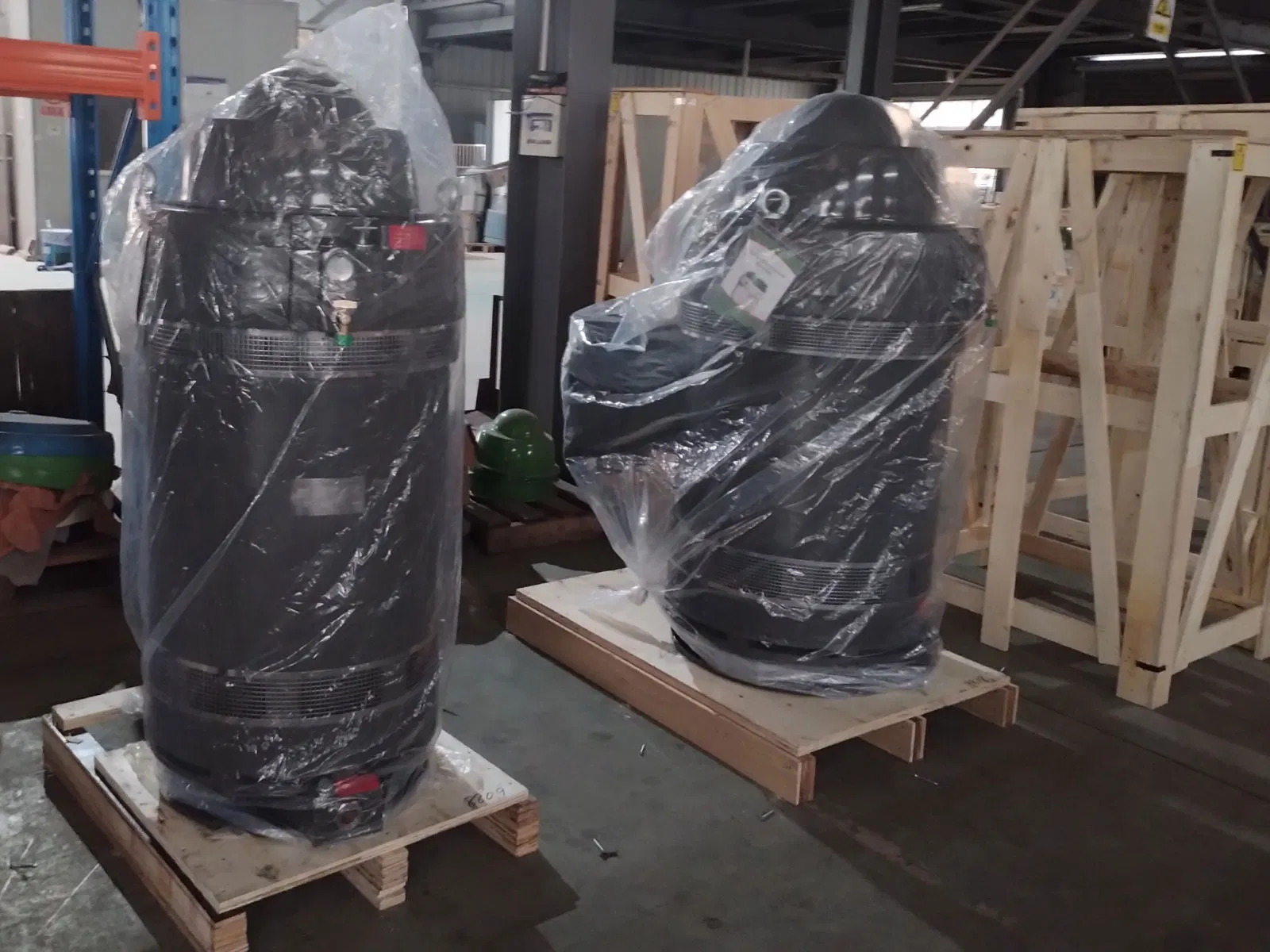

6. Embalaje

Cajas de contrachapado robustas adecuadas para la exportación y protección del motor durante el trayecto.

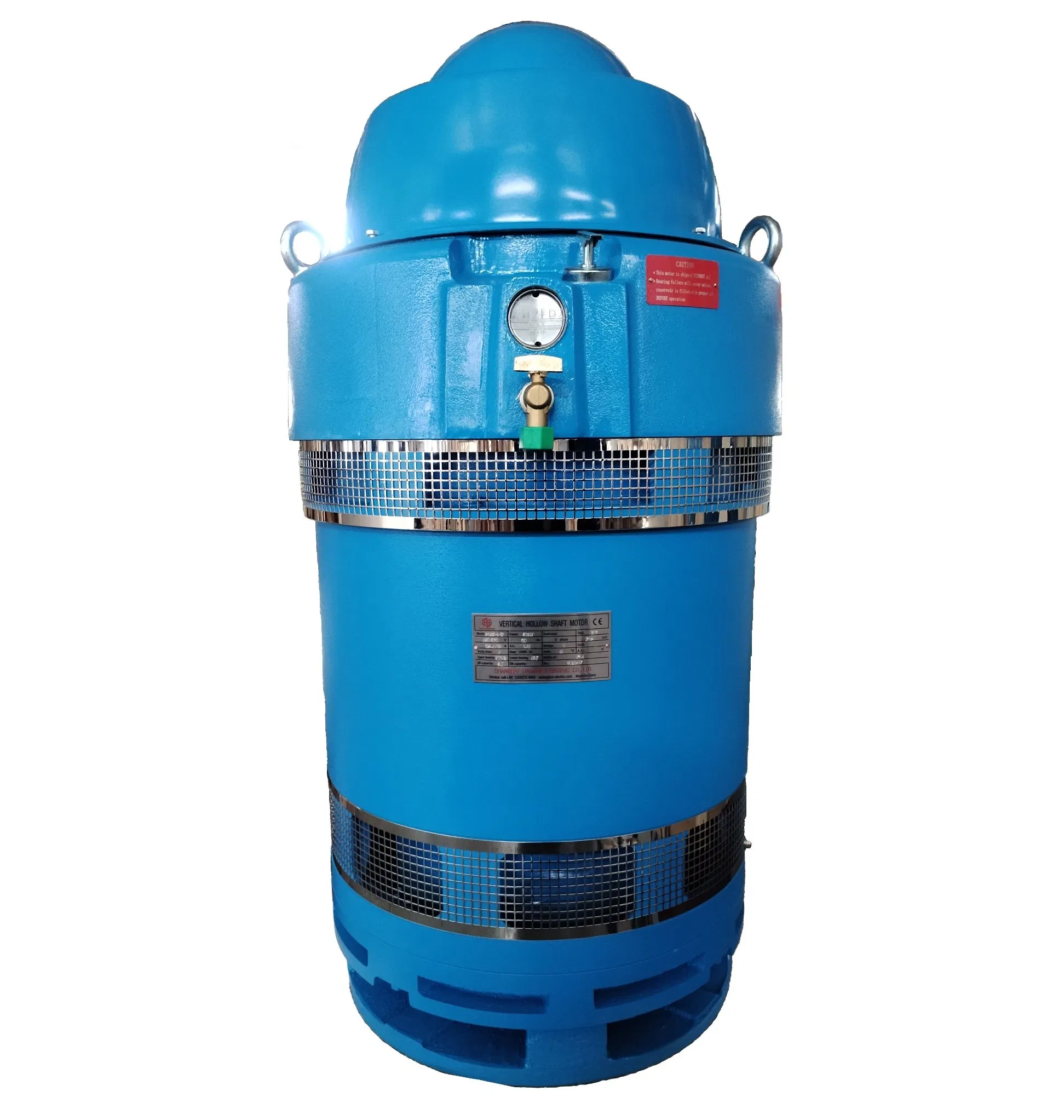

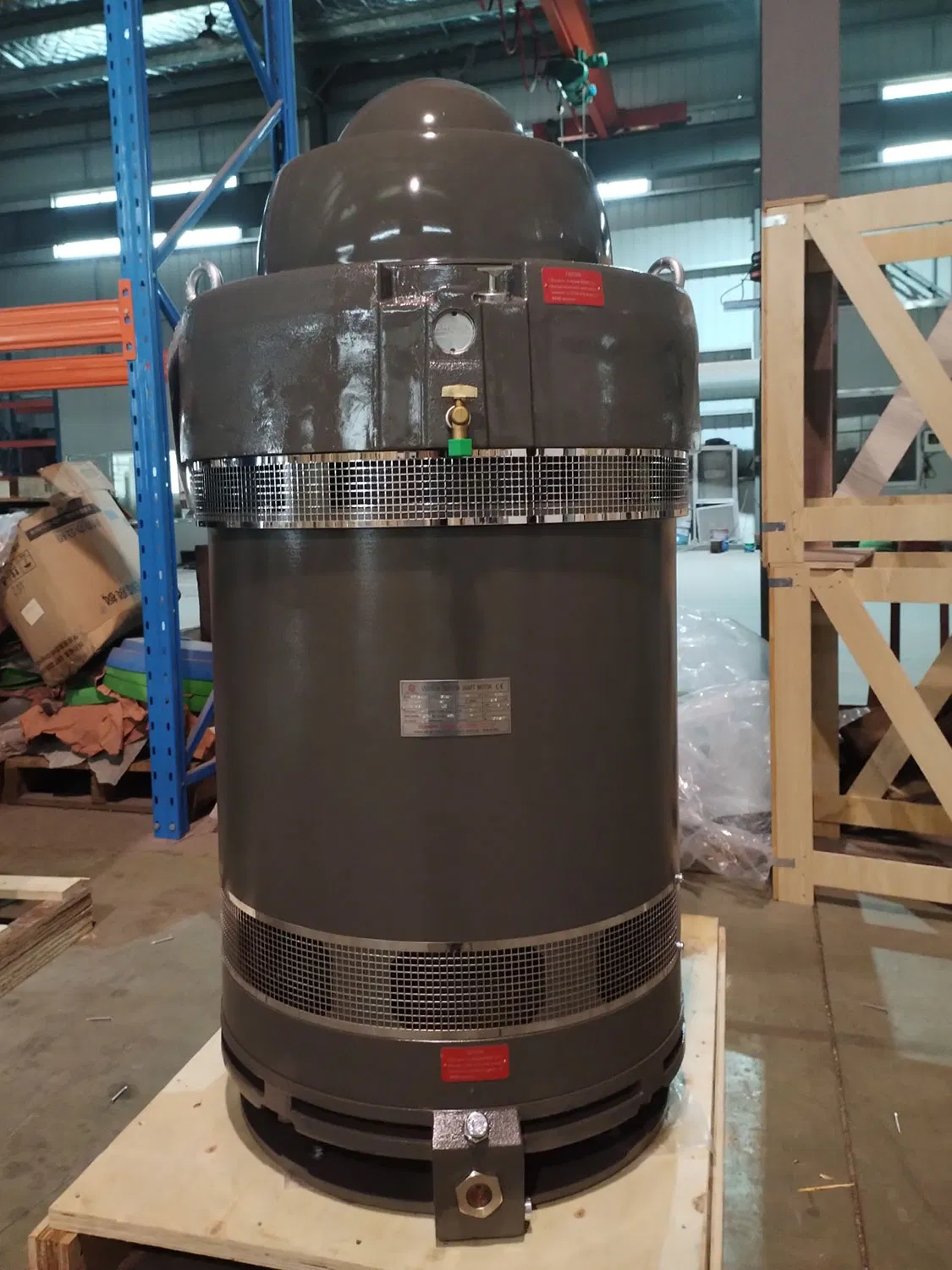

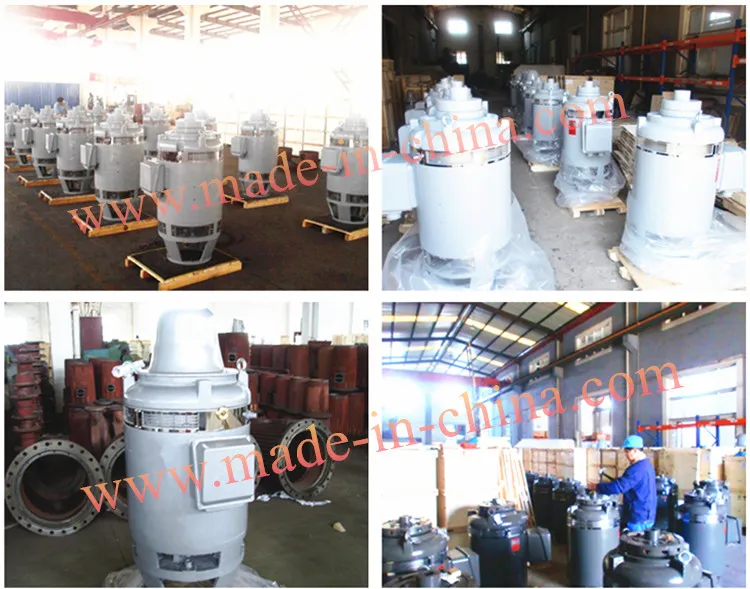

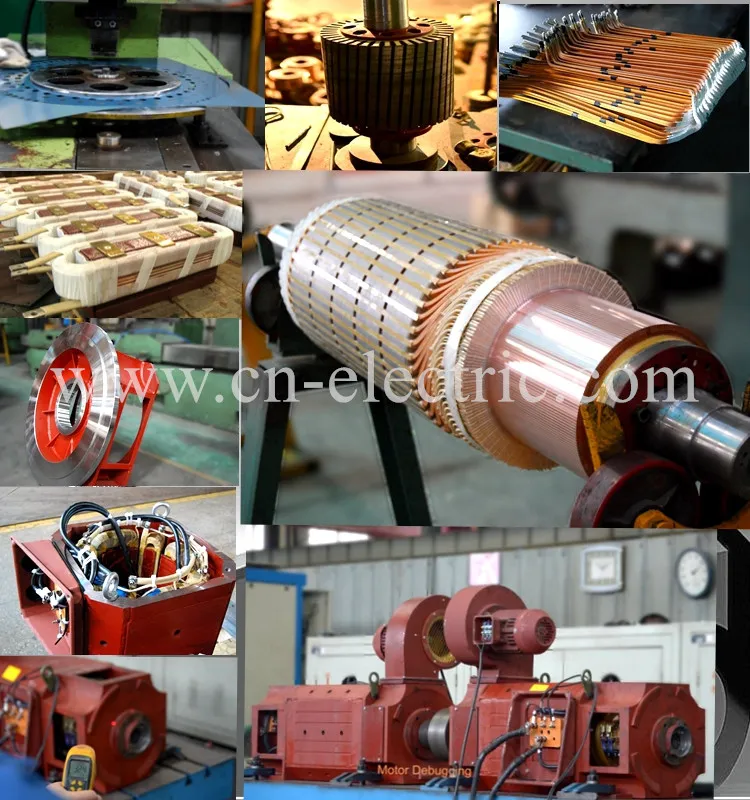

7. Imágenes de productos
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
450HP Bomba de pozo profundo de eje hueco vertical Vhs motor eléctrico
Preguntas Frecuentes (FAQ)
¿Para qué aplicaciones se utiliza principalmente el motor de eje hueco vertical VHS?
Está diseñado principalmente para accionar bombas de turbina para pozos profundos, asegurando un óptimo rendimiento en la elevación e irrigación de agua.
¿Qué función cumple la carraca no inversa (Non-Reverse Ratchet) integrada?
La carraca evita la rotación inversa accidental del motor provocada por el reflujo de agua tras apagar la bomba, previniendo daños mecánicos importantes.
¿Bajo qué estándares de diseño se fabrican estos motores?
Se fabrican siguiendo rigurosamente tanto las normas estándar internacionales IEC como las normas americanas NEMA.
¿Cuál es el rango de potencia disponible para la serie de motores VHS?
El rango de capacidad estándar va desde los 7.5 HP (o 10 HP en configuración básica) hasta potencias elevadas de 500 HP e incluso 1000 HP bajo requerimiento técnico.
¿Cómo se realiza la lubricación de los rodamientos en este tipo de motor vertical?
Los modelos hasta el tamaño de marco 286TP se lubrican mediante grasa de alta calidad, mientras que los de tamaño superior (324TP y más grandes) utilizan un sistema eficiente de baño de aceite en un depósito integrado.
