| Concepto | Valor |
|---|---|
| Garantía | 1 año |
| Lugar de origen | China |
| Modelo No. | JK86HS115-6004 |
| Fase | 2 |
| Tipo | Híbrido |
| Corriente / Fase | 6A |
| Certificación | CE, RoHS |
| Par de retención | 6.5 N.m |
| Longitud del motor | 100mm |
| Diámetro del eje | 12.7mm / 14mm |
| Número de terminales | 4 u 8 cables |
| Resistencia | 0.36 Ω |
| Inductancia | 2.8 mH |
| Tipo de eje | Eje con corte en D o eje redondo |
| Clasificación | Motor paso a paso Nema 34 |
| Modelo No. | Ángulo paso (°) | Longitud (L)mm | Corriente A | Resistencia Ω | Inductancia mH | Par retención N.M | No. cables | Par tope Kg.cm | Inercia rotor G.cm2 | Masa Kg. |
|---|---|---|---|---|---|---|---|---|---|---|
| JK86HS68-5904 | 1.8 | 67 | 5.9 | 0.28 | 1.7 | 3.4 | 4 | 0.8 | 1000 | 1.7 |
| JK86HS68-2808 | 1.8 | 67 | 2.8 | 1.4 | 3.9 | 3.4 | 8 | 0.8 | 1000 | 1.7 |
| JK86HS78-5504 | 1.8 | 78 | 5.5 | 0.46 | 4.0 | 4.6 | 4 | 1.2 | 1400 | 2.3 |
| JK86HS78-4208 | 1.8 | 78 | 4.2 | 0.75 | 3.4 | 4.6 | 8 | 1.2 | 1400 | 2.3 |
| JK86HS97-4504 | 1.8 | 97 | 4.5 | 0.66 | 3.0 | 5.8 | 4 | 1.7 | 2100 | 3.0 |
| JK86HS97-4008 | 1.8 | 97 | 4.0 | 0.98 | 4.1 | 4.7 | 8 | 1.7 | 2100 | 3.0 |
| JK86HS100-6004 | 1.8 | 100 | 6.0 | 0.36 | 2.8 | 7.0 | 4 | 1.9 | 2200 | 3.1 |
| JK86HS115-6004 | 1.8 | 115 | 6.0 | 0.6 | 6.5 | 8.7 | 4 | 2.4 | 2700 | 3.8 |
| JK86HS115-4208 | 1.8 | 115 | 4.2 | 0.9 | 6.0 | 8.7 | 8 | 2.4 | 2700 | 3.8 |
| JK86HS126-6004 | 1.8 | 126 | 6.0 | 0.58 | 6.5 | 6.3 | 4 | 2.9 | 3200 | 4.5 |
| JK86HS155-6004 | 1.8 | 155 | 6.0 | 0.68 | 9.0 | 13.0 | 4 | 3.6 | 4000 | 5.4 |
| JK86HS155-4208 | 1.8 | 155 | 4.2 | 1.25 | 8.0 | 12.2 | 8 | 3.6 | 4000 | 5.4 |

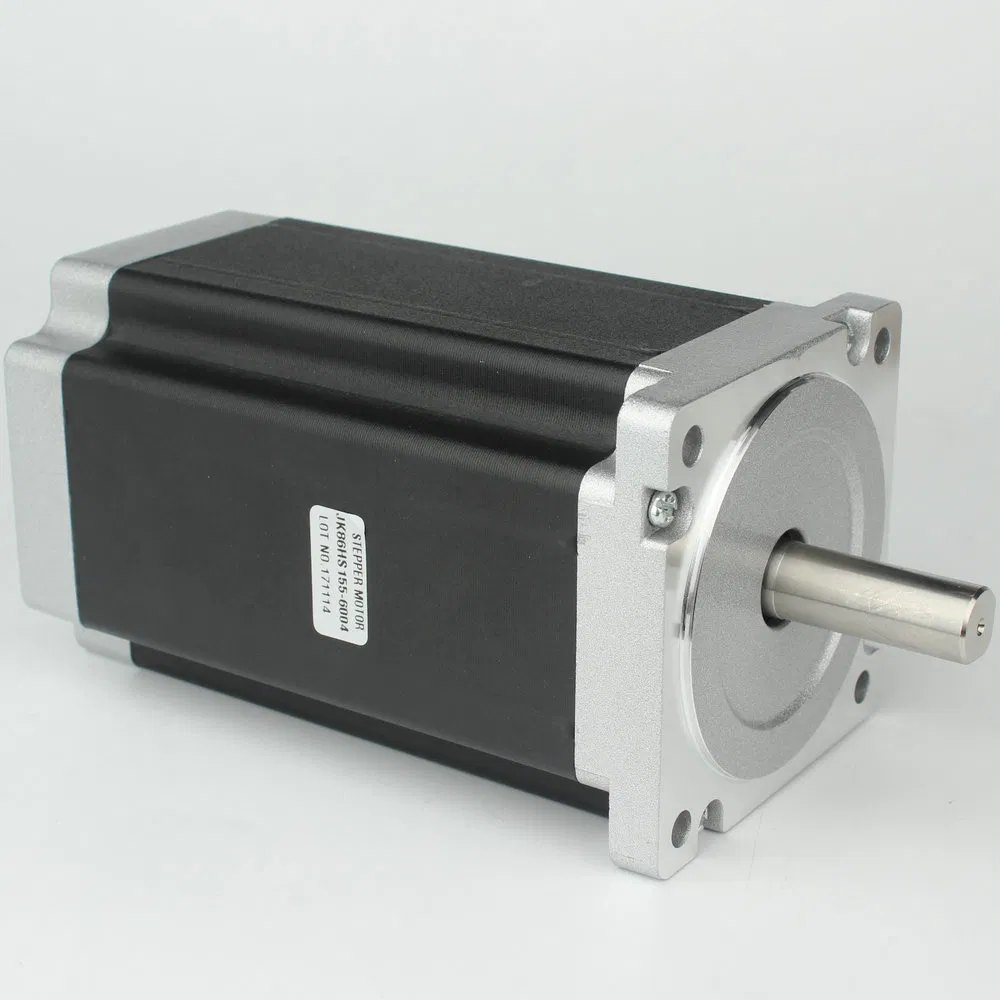

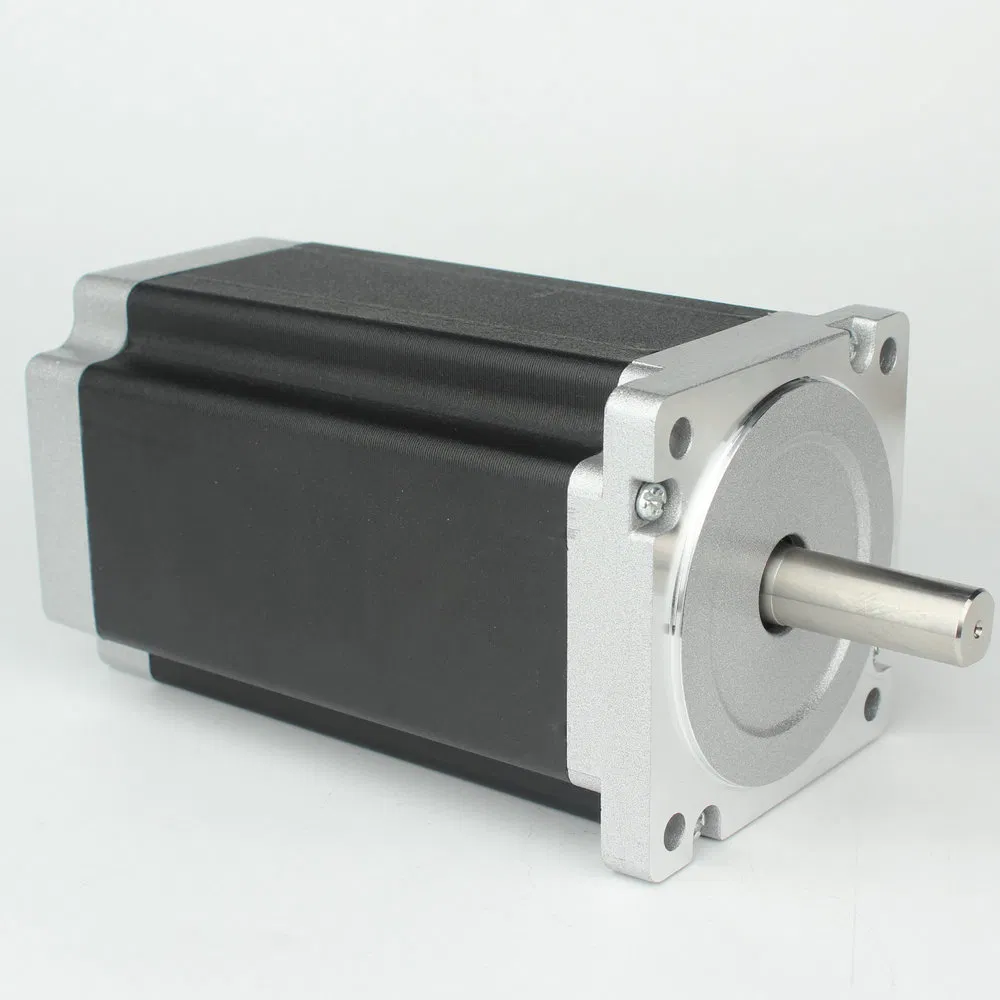

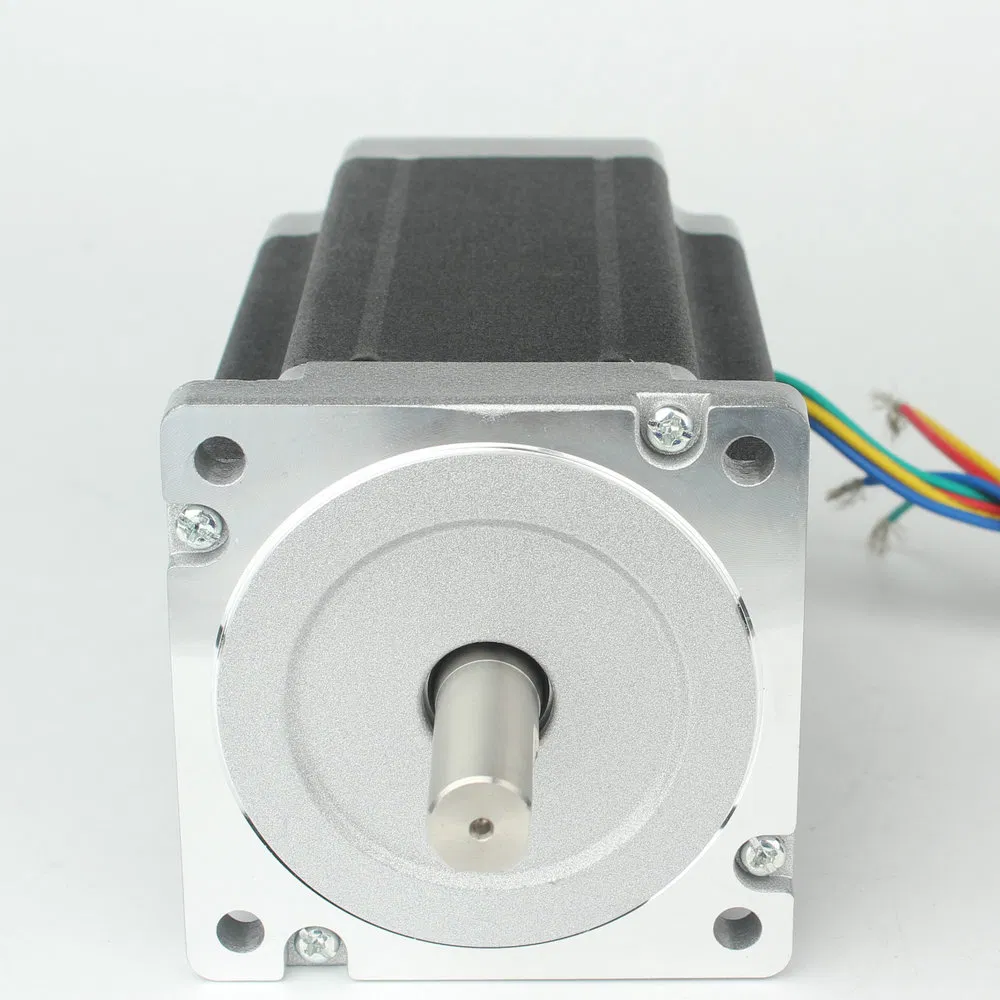

El motor paso a paso NEMA 34 es un motor de alta potencia con una dimensión de brida de 86 mm (3.4 pulgadas). Se utiliza principalmente en aplicaciones industriales que requieren un par de torsión elevado y alta precisión, tales como máquinas CNC, sistemas de automatización industrial, maquinaria textil y dispositivos de embalaje.

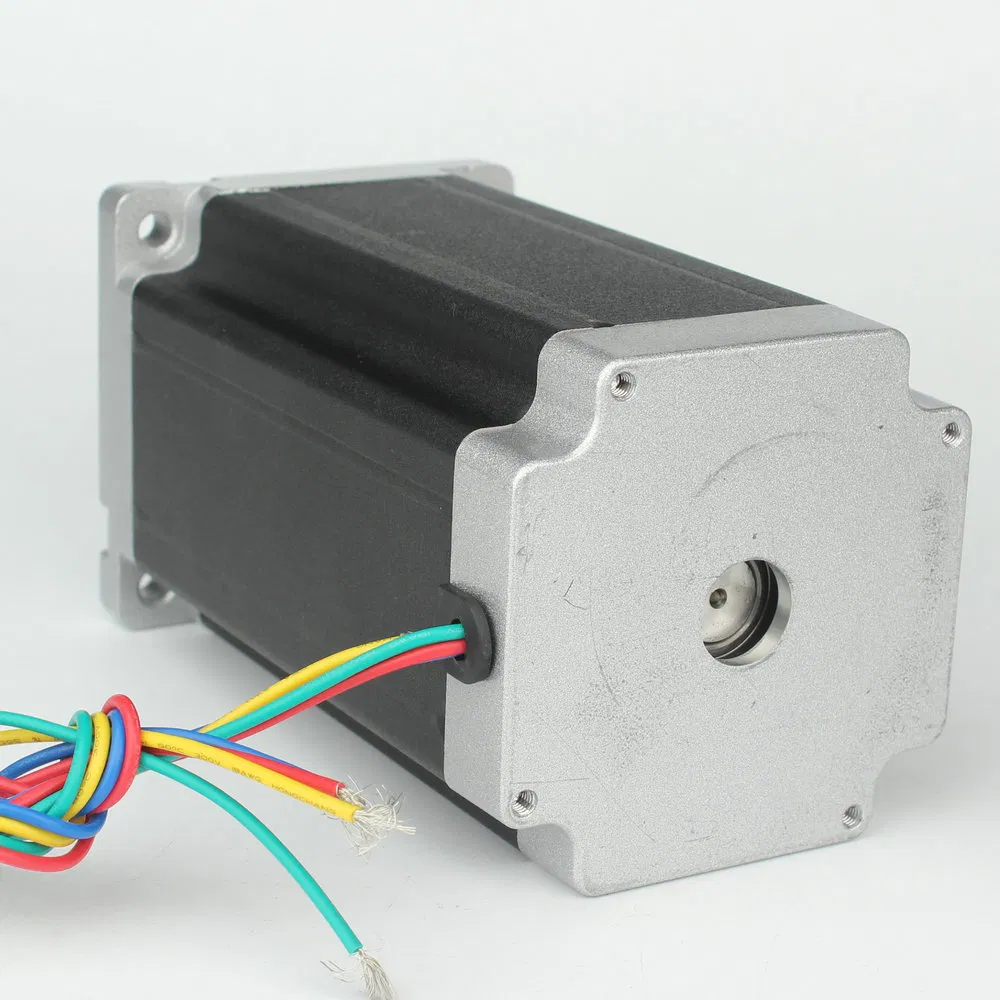

Los motores de 4 cables son más sencillos de conectar e ideales para configuraciones bipolares básicas. Los motores de 8 cables ofrecen mayor flexibilidad de cableado, ya que se pueden conectar en serie (para mayor par de retención a bajas velocidades) o en paralelo (para un rendimiento superior a altas velocidades).

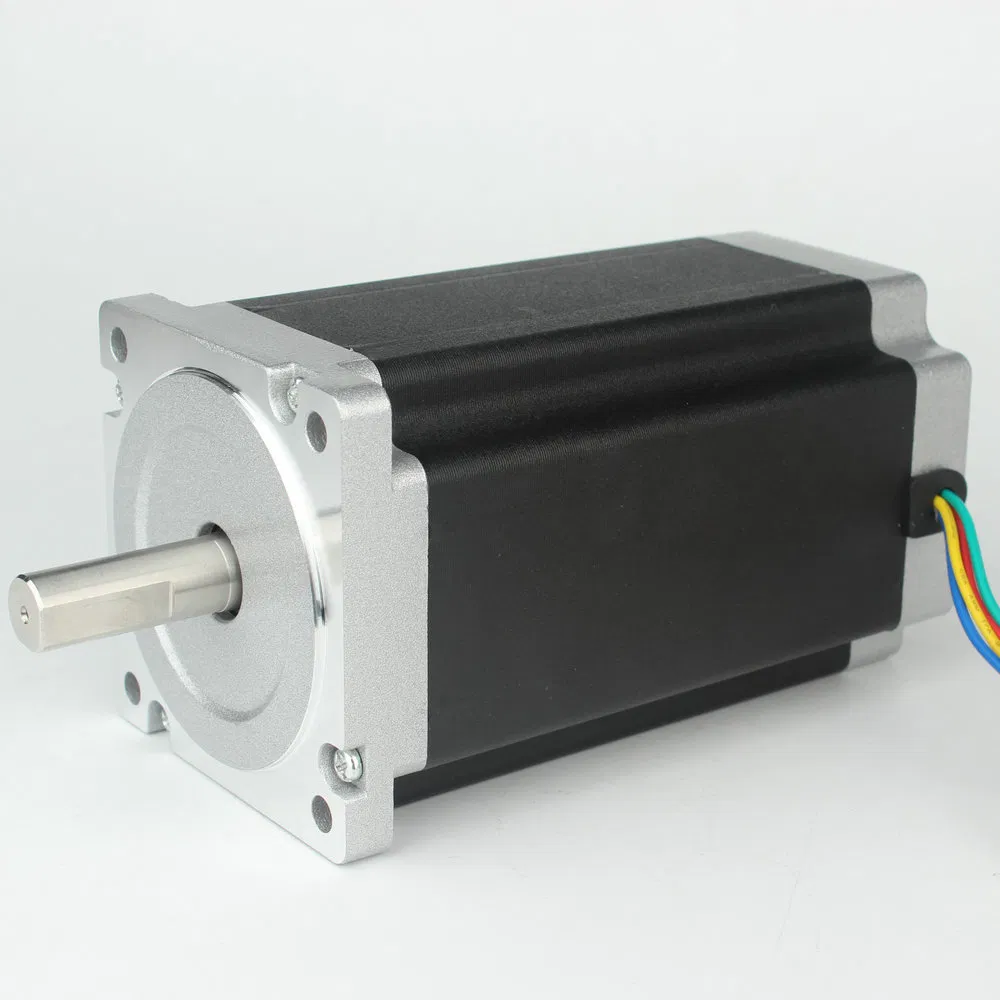

Ofrecemos dos tipos principales de ejes para adaptarnos a su aplicación: el eje redondo, que es ideal para acoplamientos de sujeción estándar, y el eje con corte en D (D-Cut), que ayuda a evitar el deslizamiento de poleas o engranajes bajo un par elevado.
Nuestros motores paso a paso NEMA 34 están fabricados bajo estrictos controles de calidad y cuentan con certificaciones internacionales ISO9001, CE y cumplimiento con las directivas RoHS.
La longitud del motor está directamente relacionada con la cantidad de par de retención que genera. Los modelos más cortos (por ejemplo, 67-78 mm) ofrecen un par de 3.4 a 4.6 N.m, mientras que los modelos más largos (155 mm) pueden alcanzar hasta 13 N.m de par.
