| No. de Modelo. | CW-63BLW33-40L220-02 | Función | Control de, Conducir |
| Estructura y principio de funcionamiento | sin Cepillo | Certificación | ISO9001 |
| personalización | disponible | certificado | ce, rohs |
| uso | máquina contadora de efectivo, máquina clasificadora de billetes | modelo | motor BLDC de rotor exterior |
| Origen | China | Código del HS | 85013100 |
| Capacidad de Producción | 1300000 sets | - | - |

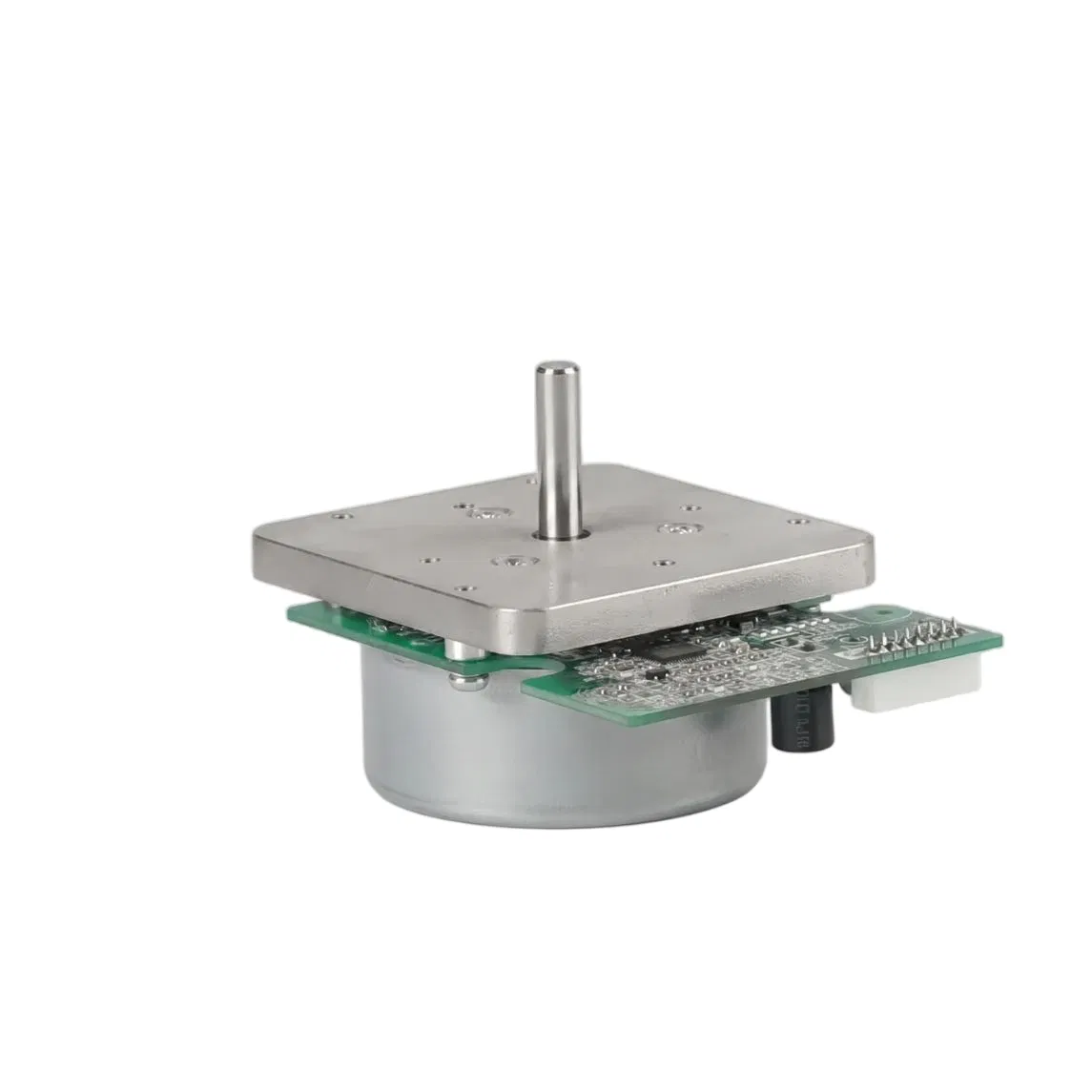

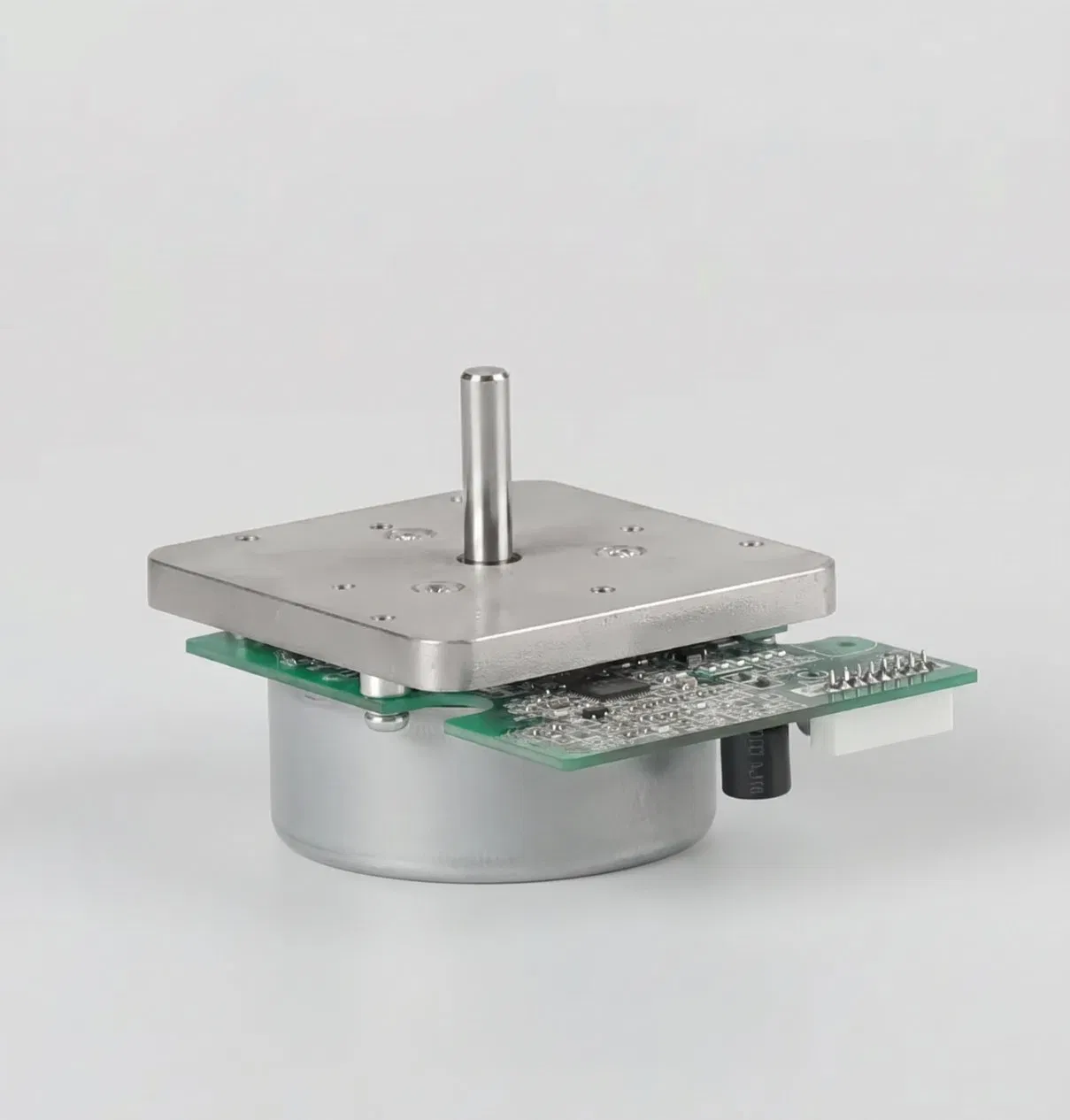

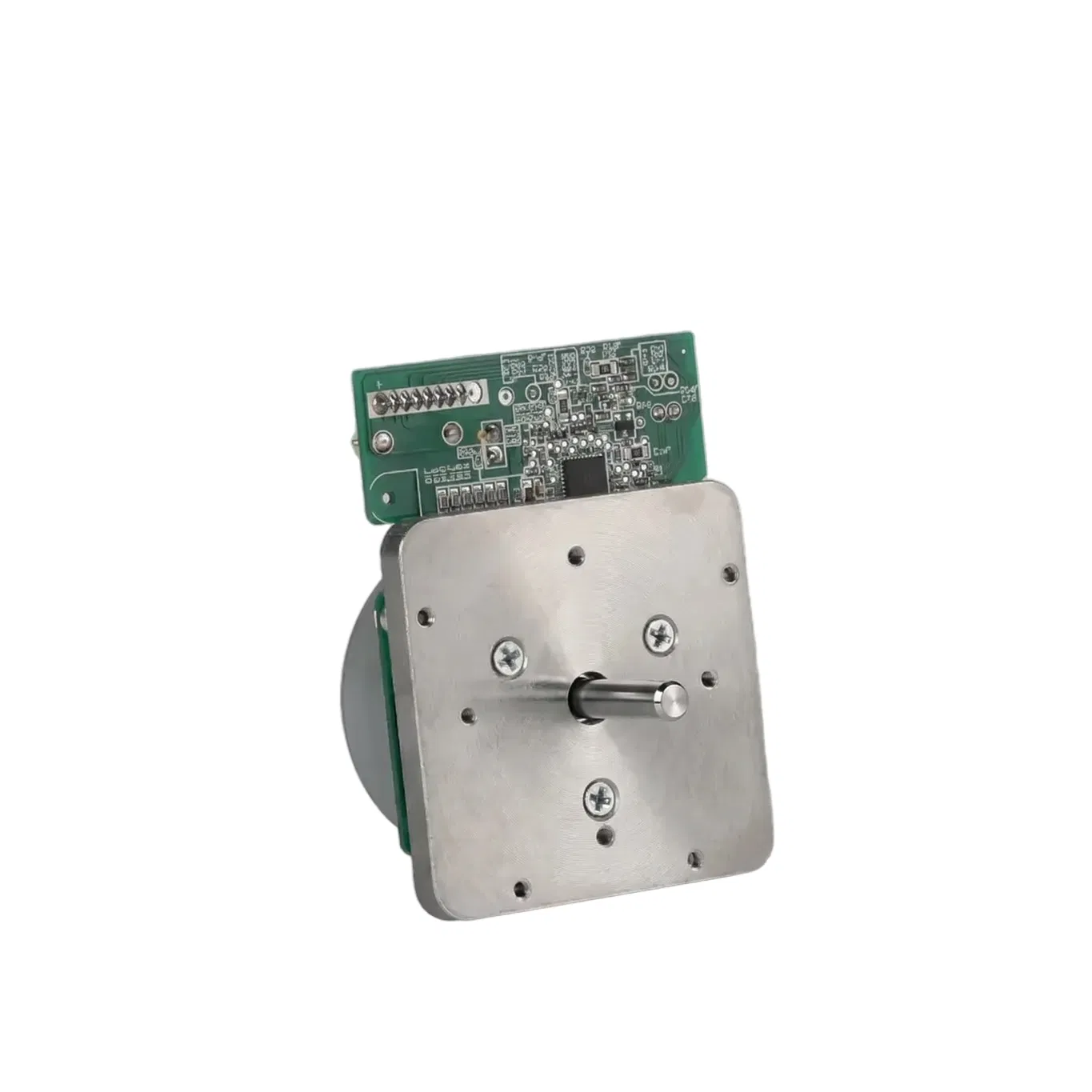

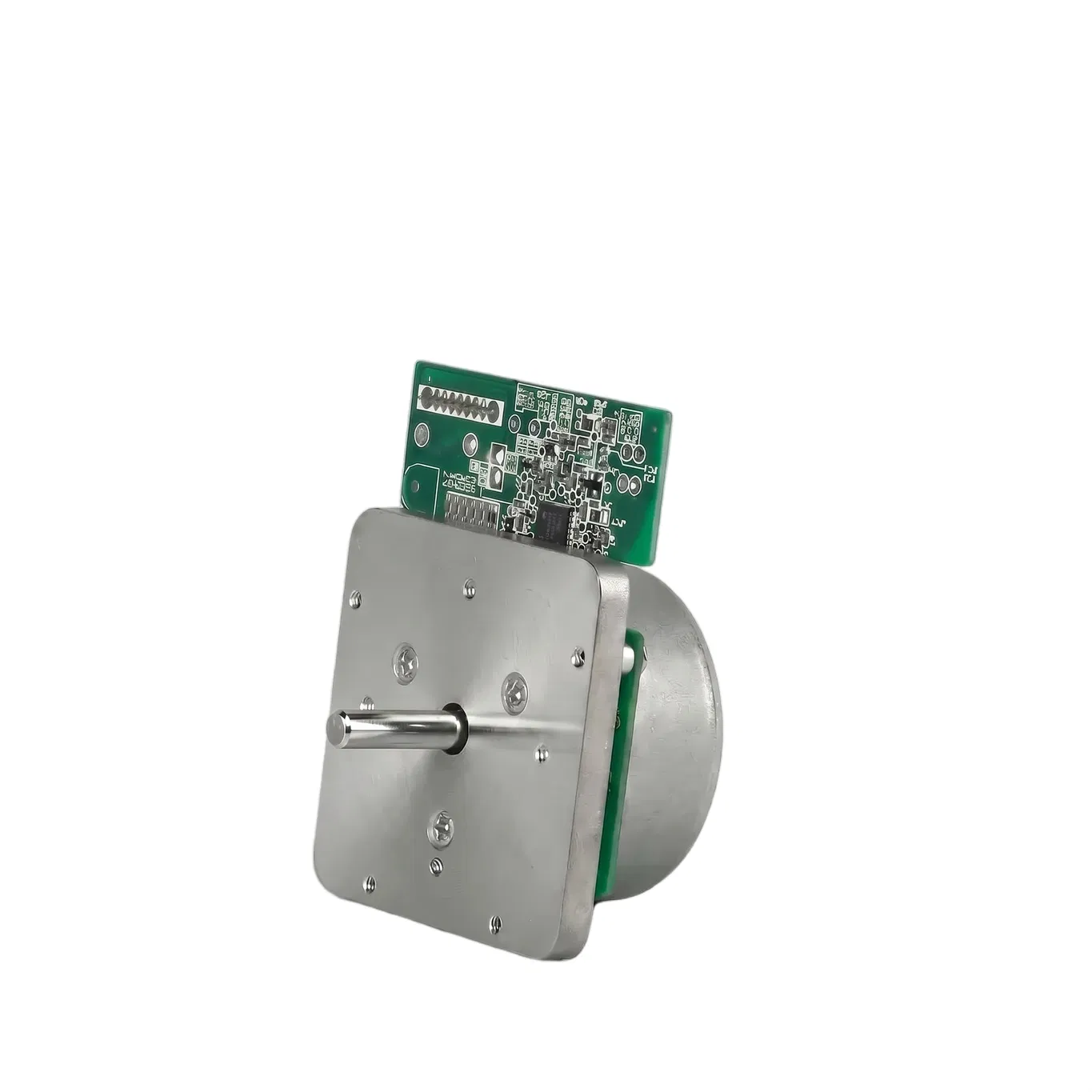

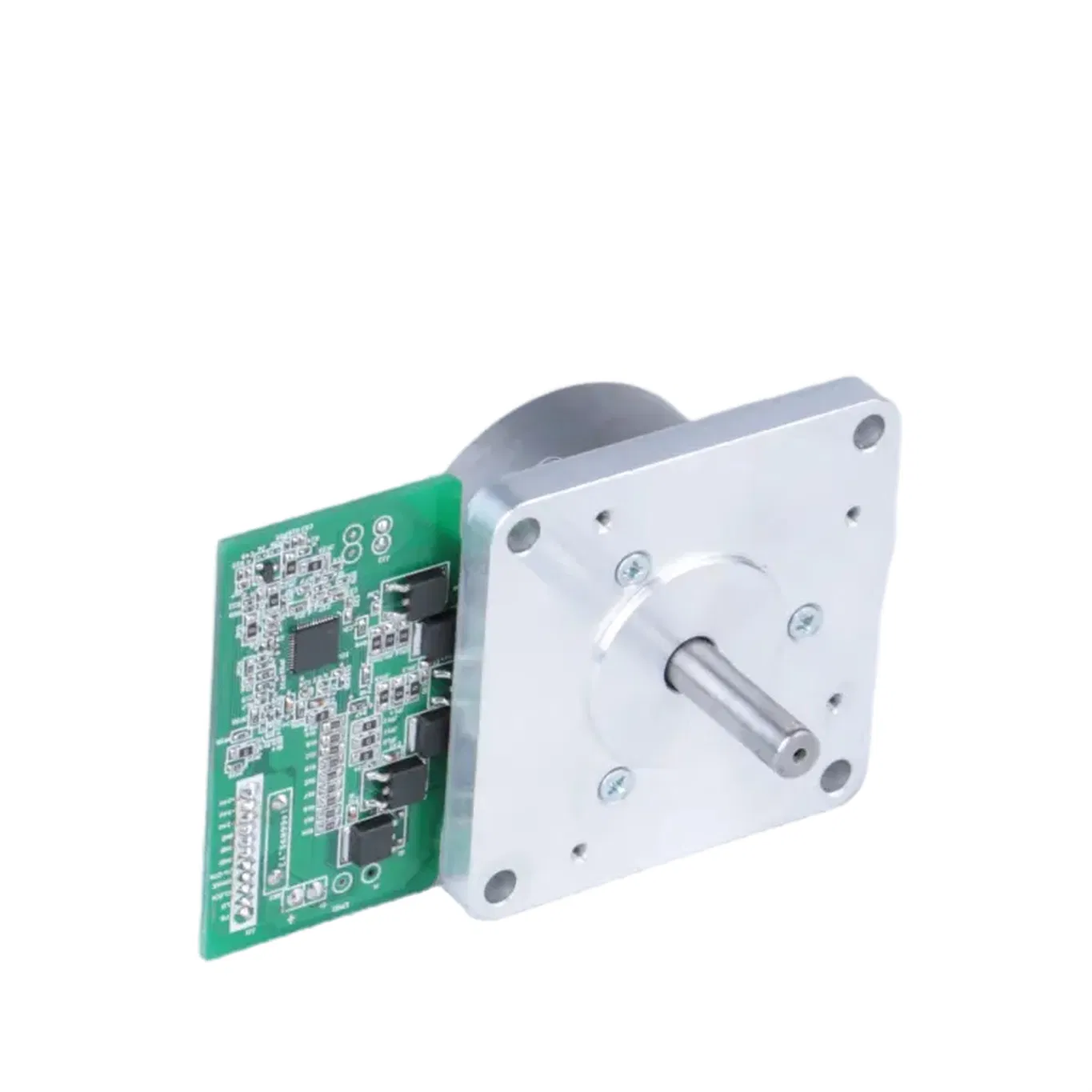

El CW-63BLW33-40L220-02 es un rotor exterior 63mm de 3 fases sin escobillas DC motor diseñado para aplicaciones de accionamiento directo requiere funcionamiento a baja velocidad y par alto. Con una alimentación de 24V DC y una velocidad nominal de 2000 RPM, ofrece una potencia nominal de 200 MN m. Apriete a 2,75A. El diseño del rotor exterior proporciona un momento de inercia más grande y una salida de par más uniforme, lo que lo hace ideal para ventiladores de accionamiento directo, sistemas de refrigeración y equipos de ventilación. El motor dispone de una interfaz de 8 cables con dirección CW/CCW control, entrada de freno, señal de reloj y detección de carga.
| PARÁMETRO | VALOR |
|---|---|
| Modelo | CW-63BLW33-40L220-02 |
| Tipo | Motor de CC sin escobillas del rotor exterior |
| Fases | 3 |
| Clase de aislamiento | Clase B (130 °C) |
| Resistencia de aislamiento | 10 MΩ A 500VDC |
| Peso | 300 g |
| Momento de inercia | 100 g·cm² |
| Tensión nominal | 24 V DE CC ±10% |
| Corriente nominal | 2,75 A |
| Par nominal | 200 MN·m |
| Velocidad nominal | 2000 RPM |
| Resistencia de fase | 0,32 ±3% Ω (20 °C) |
| Inductancia de fase | 0,12 ±50% MH |

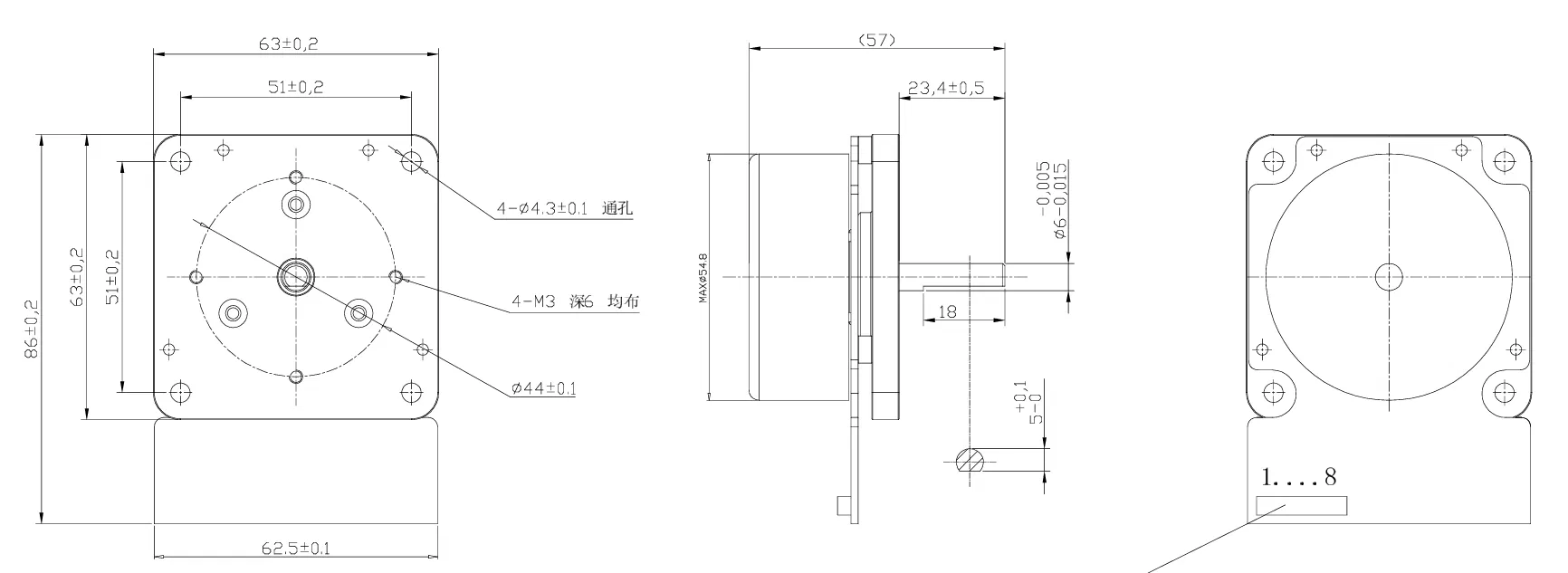

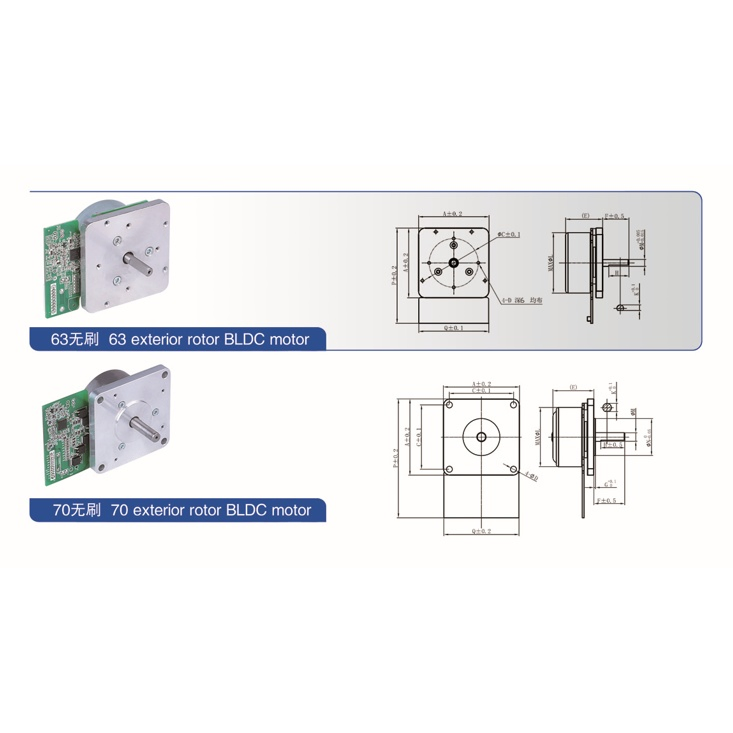

| Diámetro exterior | 63 ±0,2 mm |
| Tamaño de brida | 86 ±0,2 mm |
| Diámetro del eje | φ6 -0,015/-0,005 mm |
| Longitud del eje | 23,4 ±0,5 mm |
| Plomo 6 | FRENO |
| Plomo 7 | RELOJ |
| Plomo 8 | LD (detección de carga) |
Somos un fabricante OEM especializado de motores y soluciones de control de movimiento, con más de 30 años de experiencia en la producción en el campo de motores industriales. Servimos a más de 1800 clientes industriales en todo el mundo, desde Norteamérica y Europa hasta el sudeste asiático y más allá.
Nuestra fuerza principal es la personalización OEM: Trabajamos directamente con fabricantes de equipos, integradores de sistemas e ingenieros de automatización para diseñar y producir motores que cumplan con los requisitos de aplicación exactos, desde dimensiones de eje y especificaciones de bobinado hasta tipo de codificador, configuración de conectores y marca.

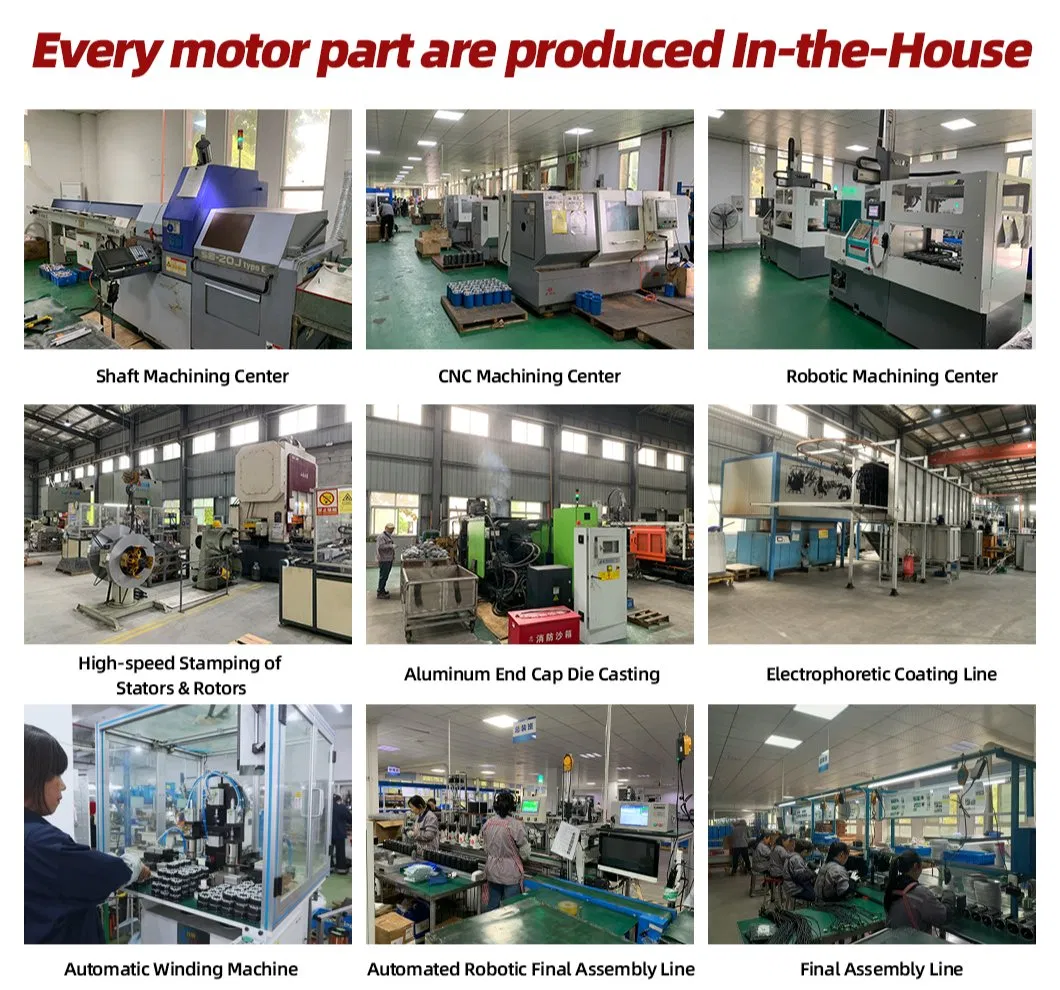

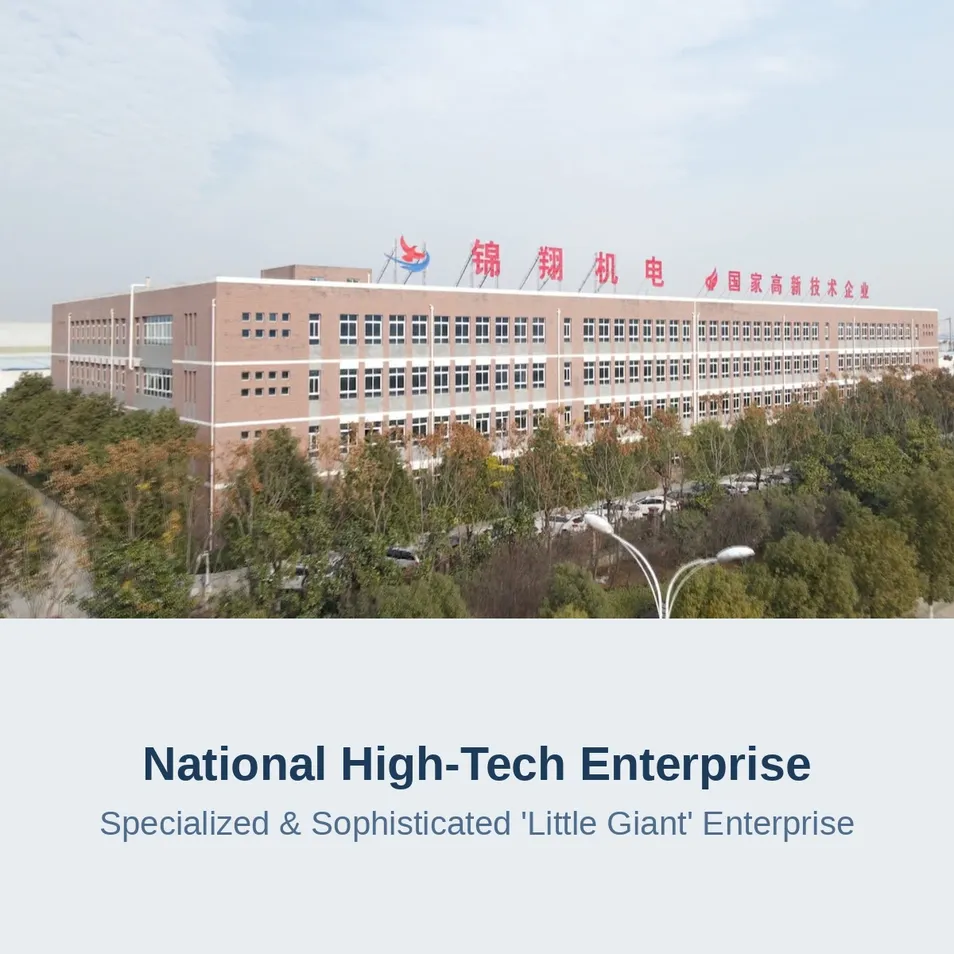

Al mismo tiempo, poseemos todo el equipo principal y la maquinaria a gran escala para el proceso de producción de motores. Dado que todos los componentes del motor se fabrican en nuestra propia fábrica, tenemos la capacidad de llevar a cabo un desarrollo y una personalización completos basados en las necesidades del cliente.
Con más de 30 años de experiencia en motores industriales y sin cantidad mínima de pedidos, estamos igualmente equipados para soportar prototipos de una sola unidad y ciclos de producción de gran volumen, respondiendo a cada consulta en 24 horas.
El diseño de rotor exterior distribuye la masa giratoria en la periferia externa del motor, lo que incrementa el momento de inercia. Esto resulta en una salida de par significativamente más uniforme y estable, minimizando las vibraciones y el ruido durante la operación.
Es ideal para dispositivos de alta precisión como máquinas contadoras de efectivo, clasificadoras de billetes, sistemas de ventilación de accionamiento directo y equipos industriales de refrigeración donde se requiera un control preciso de la velocidad y un par alto constante.
La interfaz de 8 cables permite controlar el motor con gran precisión mediante señales de dirección de rotación (CW/CCW), entrada de freno para parada de seguridad, una señal de reloj de retroalimentación de velocidad y una función de detección de carga (LD) para optimizar el rendimiento del sistema.
Sí, nos especializamos en la personalización OEM completa. Podemos ajustar las dimensiones del eje de salida, los bobinados eléctricos, el tipo de codificador, la configuración de los cables de conexión y otros parámetros específicos conforme a los planos y requerimientos de su aplicación.
Este motor cuenta con una clasificación de aislamiento Clase B que soporta temperaturas de hasta 130 °C. Además, posee una resistencia de aislamiento garantizada de 10 MΩ a 500VDC, cumpliendo con estándares de alta durabilidad en entornos industriales exigentes.
